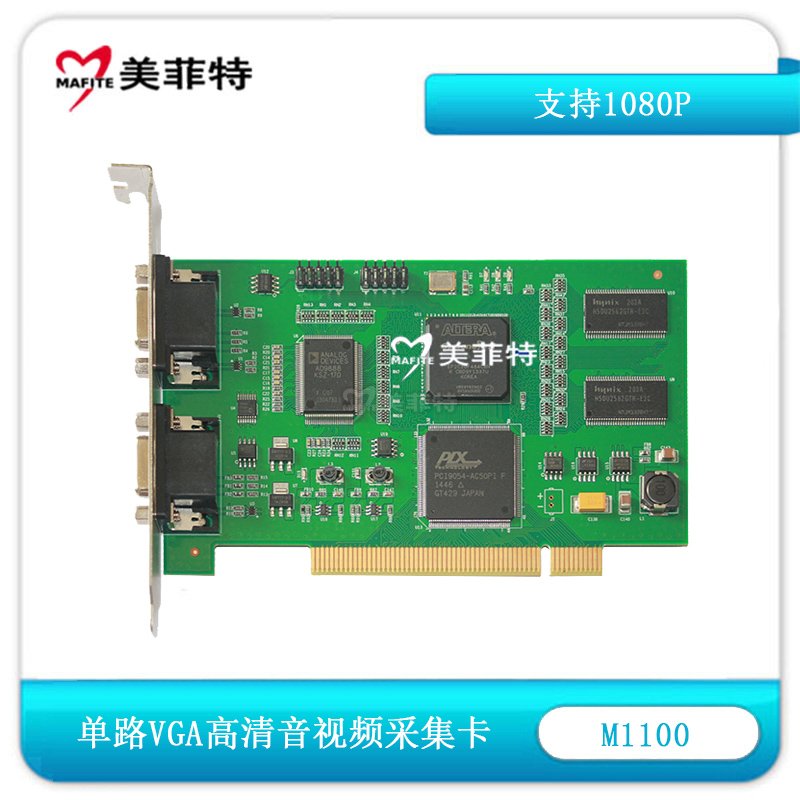

M1100 VGA视频采集卡能直接采集VGA信号，可以把输入的VGA模拟信号实时采集压缩，并能立即在一台显示器上同时显示另外一台甚至多台设备的VGA数据，不用再增加额外的设备，既能保证信号的连续实时，又能保证清晰不失真，从而完美解决了VGA信号的实时采集压缩这一难题。

M1100 VGA视频采集卡采用的是标准的PCI接口，远离是从其他数据源捕捉模拟RGB数据到PC机上，在Windows桌面上用一个随卡所提供的应用程序窗口显示，或使用SDK链接你自己的应用程序。

M1100 VGA视频采集卡支持现在所有的操作系统，包括Windows NT/Windows 2000/Windows XP等操作系统，它有更强的兼容性及更快的数据实时传输能力。

M1100 VGA视频采集卡产品特点：

1. 一路VGA输入接口和一路VGA环回输出接口。

2. 支持640x480、800x600、1024x768、1280x1024、1600x1200、1920x1080和主要宽屏分辨率。

3. 自动检测分辨率动态改变。

4. 亮度、饱和度、对比度可调节。

5. 相位可动态调节。

6. 支持YUV422和RGB输出。

7. 简单易用的软件开发包，方便进行系统集成。

8. 支持Windows 2000/ XP/2003/Vista操作系统。

M1100 VGA视频采集卡工作原理：

RGB模拟信号经过A/D采样后转换为数字信号，通过FPGA写入SDRAM作为缓存，再经FPGA从SDRAM中将采集压缩的数据读出通过PCI总线传输到上位机，由上位机对数据进行传输等处理。

M1100 VGA视频采集卡优点：

高精度

M1100 VGA视频采集卡是用24位高精度A/D对VGA画面进行采集，这样保证所采集画面的高度清晰逼真。

实时性

M1100 VGA视频采集卡对RGB信号进行实时采样，能够满足每秒25帧以上的实时采集压缩。

范围宽

M1100 VGA视频采集卡的采样带宽可以达到600MHZ，所支持的VGA画面包括VGA~UXGA的所有分辨率和刷新率，且与画面显示内容无关，不论显示的是视频、文字、图片、网页，都可保证清晰、连续、稳定，从而最大限度地满足用户的需求。

M1100 VGA视频采集卡功能：

VGA信号实时进行采集

持声音的同步录制

示画面可以任意拉伸或全屏

录制后格式为avi，保证适应各类播放器播放

录制后期可以进行非线编，删除或添加相关内容

显示画面颜色和清晰度可调，录制帧率和码率可调

应用领域：

1. 录播产品

2. 医疗图像处理

3. 雷达信号数据采集

4. 多屏显示

5. 多媒体教学

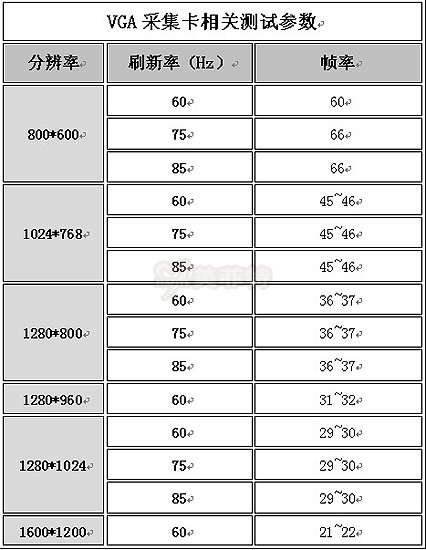

技术参数：
