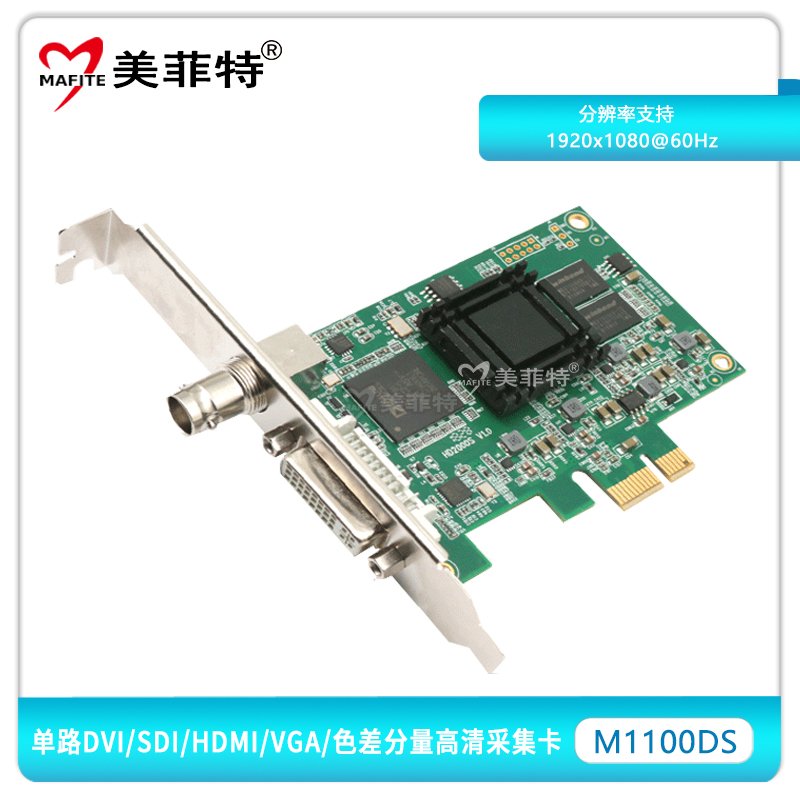

M1100DS|单路DVI/SDI/HDMI/VGA/色差分量高清采集卡

  • 品牌
    美菲特
  • 型号
    M1100DS
  • 市场价
    0
  • 优惠价
美菲特M1100DS一款支持全高清1080P 60HZ高清视频采集卡,板卡采用了高速的PCI-E 2.0 X1接口,可实现1080P全实时不丢帧60帧传输。支持HDMI、SDI、DVI、VGA、模拟符合视频、色差和音频输入,满足各种用户的需求,其最高分辨率可以实现1920×1080,支持真正10Bit实时HD全分辨率高清无压缩视频采集,实现真正广播级、 好莱坞电影级别的采集编辑,满足各种全高清摄像机实时监视采集及抓图的需求。
我们提供完整的SDK开发包,可以选择VisualBasic、VisualC++、Delphi,C#,Labview等多种编程语言通过SDK进行开发。提供完整的labview vi函数和测试demo程序,方便客户快速开发相关LABVIEW程序。我们还提供调用范例程序源程序及函数详细调用说明,方便客户轻松开发自己的应用系统;同时我们提供完善的开发技术支持,并可根据客户要求量身定做SDK。
一、产品特性
1、可采集1路全高清1080P信号。
2、高清输入视频信号可达1080p/60 Hz。
3、高清信号可采集HDMI、SDI、DVI、VGA、分量信号
4、可采集HDMI和模拟音频信号。
5、高性能DMA传输功能。
6、高清输入可动态切换信号源类型
7、支持运动自适应去隔行功能。
8、高清输入支持画面水平、垂直反转功能。
9、高清输入支持自动输入视频格式侦测,自动视频有效区域侦测。
10、高清输入支持多阶画面缩放功能,具有三种针对画面宽高比的缩放模式。
11、硬件色彩转换,可输出RGB24,YUY2色彩格式。
12、高清输入支持支持色彩调节功能,可调节画面的对比度、亮度、色彩饱和度、对比度。
13、微软AVStream标准驱动,可支持大部分Windows上的多媒体视频软件或流媒体软件
14、固件可升级。
二、产品规格
几何尺寸 92.7mm x 62 mm
主机接口 PCI-Express Gen2 X1
主控芯片 ADV7842+Xilinx A7 FPGA
DMA传输带宽 最高可达500MB/S 可实现1920*1080 RGB24数据稳定传输60帧
输入接口 1个DVI 接口
(DVI-I)

转接HDMI输入
转接vga输入
转接色差输入
转接模拟音频输入
一个SDI输入 BNC接口
最大采样率 HDMI/DVI:225MHz
板载内存 2GB DDR3,工作频率为 400 Mhz,位宽 32bit
DVI输入格式 480i、576i、480p,576p,720p,1080i,1080p和常见显示分辨率
HDMI输入格式 480i、576i、480p,576p,720p,1080i,1080p
225MHz HDMI 接收器
自适应 HDMI 均衡器,HDMI 传输距离最长可达 30 米
支持HDMI音频采集
SDI输入格式 集成电缆均衡器,HD-SDI 信号传输距离最长可达 230 米
支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准
支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样
VGA 输入格式 12-bit ADC
支持 RGB 和 YCbCr (YUV) 的色彩空间
支持分离同步、复合同步、绿嵌入同步 (SOG)、亮度嵌入同步 (SOY)
支持 DMT/CEA/CVT/GTF 视频时序
对输入信号 1:1 采样时,最高像素率可达 165MHz
分辨率支持:最高支持到1920*1200 60hz
分量色差输入格式 480i、576i、480p,576p,720p,1080i,1080p
模拟复合视频输入 最大支持720*576 PAL,  720*480 NTSC
兼容软件支持 Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
SDK开发流媒体协议支持 支持RTSP视频传输,可以实现VLC远程监看
支持RTMP推流到FMS服务器
半高支持 支持半高挡板
配件 DVI转VGA转接头、DVI转HDMI转接头、DVI转色差、复合视频输入和左右声道辫子线
功耗 <=6W
