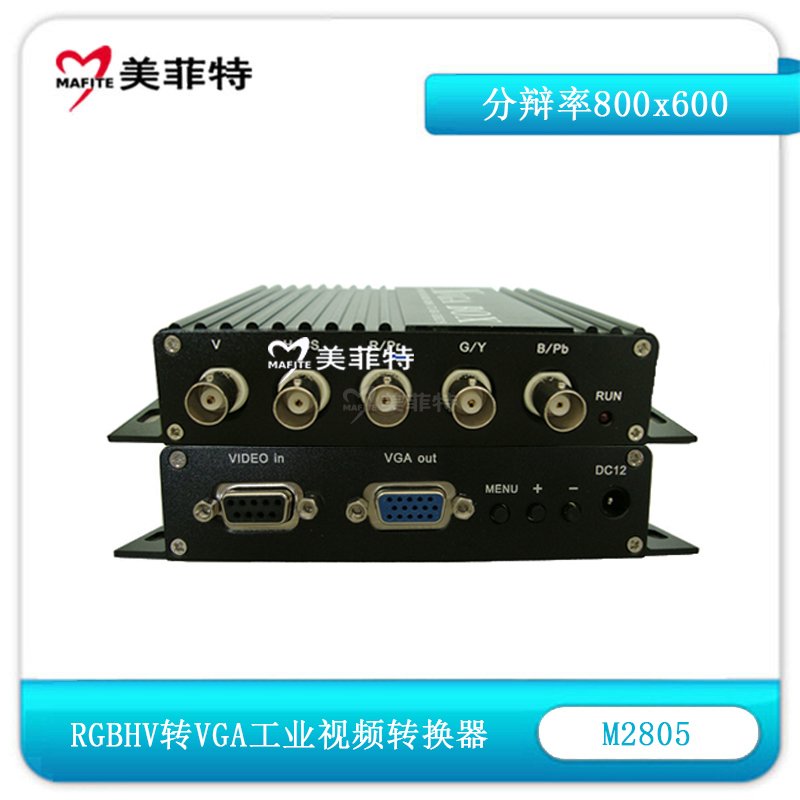

M2805|RGBHV转VGA视频转换器

  • 品牌
    美菲特
  • 型号
    M2805
  • 市场价
    0
  • 优惠价
美菲特M2805 工业级RGBHV转VGA转换器是一款专门针对RGB、CGA、EGA及MDA信号转换成标准的15针D-Sub信号输出。可以用此设备加CRT或LCD代替老款CGA、EGA及RGB显示器,广泛用于制造业、工业、轮船、雷达等设备。 它能实现工业视频信号转换全自动化操作,将给您在工业显示器维修和替换方面带来实惠和便捷。



RGBHV转VGA转换器

 功能简介:


输入信号格式支持

视频支持

MDA、CGA、EGA、RGB、RGB Sog、RGBS、RGBHV、YPbPr、YUV

接口支持

9针、3针、6针、14针、20针、25针等不规则接口

输入参数

模拟:0.5-1.0 / TTL:3-5V
75欧姆 / 750欧姆
扫描方式:隔行扫描/逐行扫描



输出信号格式支持

支持格式

标准VGA,分辨率为800*600/60HZ或自定义分辨率

输出接口

D-Sub 15 PIN 标准VGA接口

电源

DC 12V 1.0A

 产品特性:

- 支持12k至40k行频的视频信号,自动识别,场频值无限制。

- 支持RGB和YPbPr等视频格式。

- 支持隔行和逐行两种扫描方式。

- 支持垂直分辨率从200行到600行,自动识别。

- 支持任意水平分辨率,自动识别。

- 支持分离同步信号、复合同步信号或同步信号复合在视频信号上,自动识别。

- 输出800*600 场频60Hz的标准VGA信号或自定义分辨率。

接口说明:

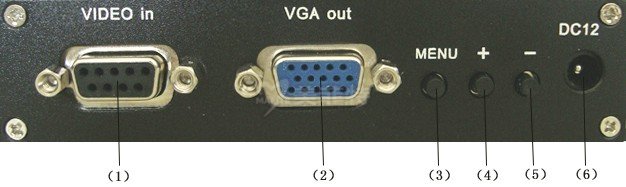

RGBHV转VGA转换器输入接口

名称

说明

(1)

9针信号输入接口,连接工业等设备输出的原始信号

(2)

标准VGA信号输出接口,直接连接液晶显示器或VGA设备

(3)

设备调整菜单键

(4)

+、-键为上下移动光标或修改数值

(5)

+、-键为上下移动光标或修改数值

(6)

接电源(DC12/1A)

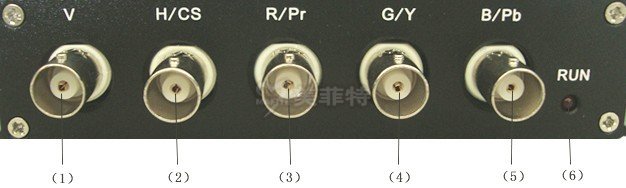

RGBHV转VGA转换器输出接口

名称

说明

(1)

场同步信号

(2)

行同步信号,或者复合同步信号

(3)

红色信号,或者色差PR信号

(4)

绿色信号,或者色差的Y信号

(5)

蓝色信号,或者色差的Pb信号

(6)

设备运行指示灯
