M2606E|SDI转VGA视频转换器

  • 品牌
    美菲特
  • 型号
    M2606E
  • 市场价
    0
  • 优惠价
美菲特M2606E 高清HD SDI-VGA转换器是用于单路高清数字分量串行接口(HD-SDI和3G-SDI)信号转换为VGA信号的设备。该设备集成SDI 接收器及VGA调制器,可方便的将HD-SDI 信号转为VGA信号,同时会将SDI所带音频信号分离转换后以Audio立体声输出,以实现声音及图像同步传输。

美菲特M2606E SDI转VGA专业高清转换器,采用广播级转换处理设计,将一路SDI信号转换为VGA信号,让普通的显示器也可以瞬间成为安防专业级监控显示器。SDI信号自动识别兼容SD-SDI、HD-SDI、3G-SDI全格式的SDI信号,输出VGA支持5种最广泛使用显示器的VGA分辨率(输出分辨率可调)。工控级电源设计支持5V~36V自动识别,更长的使用寿命。

美菲特M2606E SDI转VGA转换器采用纯硬件处理,即插即用,转换器能自动识别输入的SDI输入分辨率;并且集成SDI中继器功能,将SDI输入的信号通过美菲特M2606E进行信号放大可以将SDI输出再延长100米,通过级连接后,可以将SDI信号无限延长。工业级产品,可以全年24小时不间断稳定的工作。
SDI:

SDI接口是数字串行接口(serial digital interface)的首字母缩写。 串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高,在传送前必须经过处理。

VGA:

VGA接口是一种D型接口,属于模拟信号,上面共有15针孔,分成三排,每排五个。 其中,除了2根NC(Not Connect)信号、3根显示数据总线和5个GND信号,比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰峰值电压为1V。 VGA接口是显卡上应用最为广泛的接口类型,多数的显卡都带有此种接口。 常见VGA接口设备有:电脑显卡,显示器,VGA矩阵,VGA分配器,VGA切换器,RGBHV矩阵。RGBHV矩阵切换器,VGA显示器、VGA采集卡等。

规格参数

SDI输入格式:

兼容SD-SDI,HD-SDI,3G-SDI

兼容SMPET-259/274/296/372/424/425/292标准

SDI传输速率: SD-SDI:270M/S; HD-SDI:1.585G/S; 3G-SDI:2.97G/S

SDI分辨率:

SD-SDI:480I@60Hz; 576I@60Hz;

HD-SDI:720P@50/60Hz; 1080I@50/60Hz; 1080P@24/25/30Hz;

3G-SDI:1080P@50/60Hz

SDI阻抗:75Ω

输出端口

一路SDI环路输出

VGA格式:兼容RS-343A/RS-170标准

VGA分辨率:800X600@60Hz; 1024X768@60Hz;1280X720@60Hz;1360X768@60Hz;1920X1080@60Hz;

VGA输出电流范围:2mA——26mA

转换速率:支持330MSPS

输出音频:左右立体声

音频动态范围规格:97——103dB

音频总谐波失真规格:(-95~~ -98dB)

音频响应(10Hz——20KHz)规格:(-0.01~~ 0.08dB)

操作环境:

电源规格:支持宽电源电压DC 5V——30V输入

整机功耗:小雨800mA

工作环境:0℃—60℃

湿度:0-95 %

静电防护:1a 接触放电 3级

1b 空气放电 3级

执行标准:IEC61000-4-2

尺寸(长*宽*高) :130×77×24 (mm)

重量:200g

连接与操作:

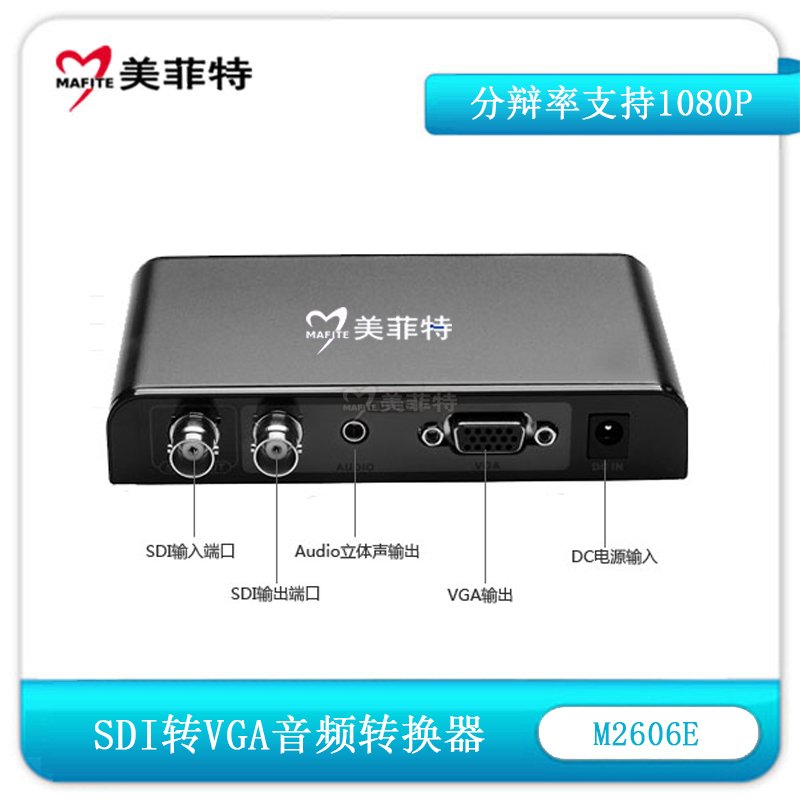

1. 将带SDI接口输出的信号源连接到此设备的SDI接口输入端。

2. 通过一根VGA线,把转换器输出口与终端显示设备连接。

3. 把电源与转换器连接起来。

特点:

1. 支持HD-SDI 和3G-SDI

2. 支持全高清1080P@60Hz

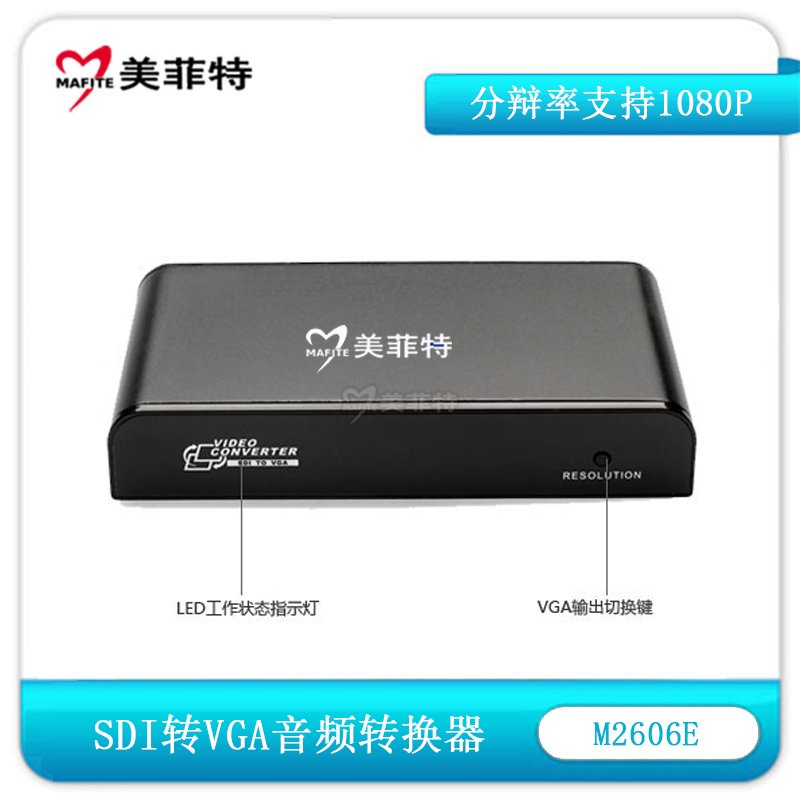

3. 分辨率自动识别

4. 一路SDI输出

5. 音频和图像同步输出

6. 安装简单方便

应用领域

广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域,安防监控领域等,也广泛用于各种使用SDI接口的光端传输领域。
