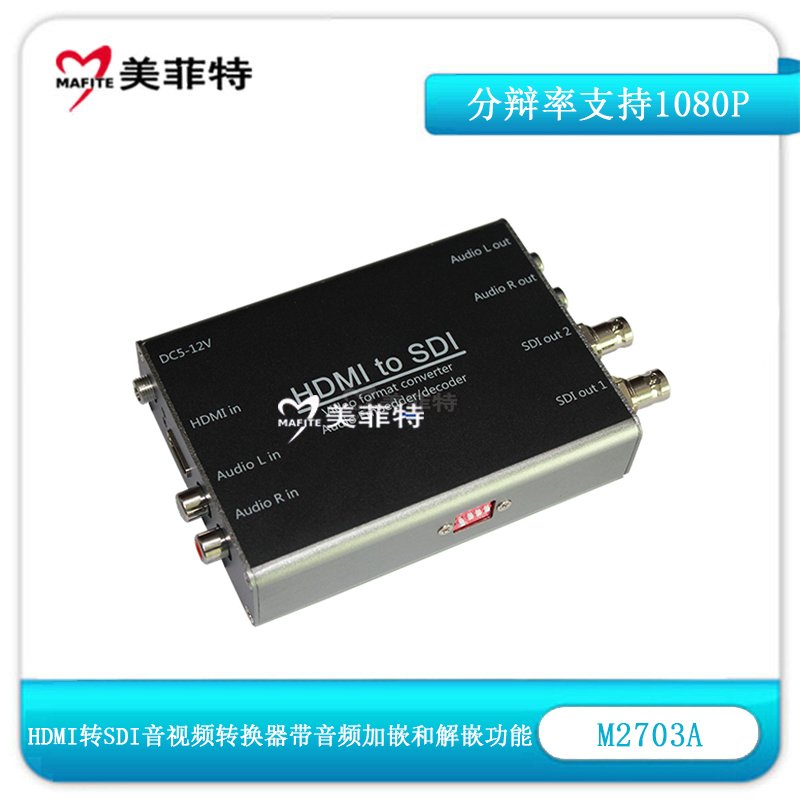

M2703A|HDMI转SDI音视频转换器

  • 品牌
    美菲特
  • 型号
    M2703A
  • 市场价
    0
  • 优惠价
美菲特M2703A HDMISDI专业高清转换器,同时带音频加嵌和解嵌功能,通过电路板里面的拔码开关来切换加嵌和解嵌的功能,音频加嵌输入,同时也具备音频输出,采用工业级SCALER转换处理设计,将一路HDMI信号转换为2SDISDI/HD/3G)信号输出,通过拨码开关可以将SDI信号强制输出下列格式:

SD-SDI:480i@60Hz、576i@50Hz

HD-SDI: 720P@50/60Hz 1080i@25/30/50/60Hz  1080P@25/30Hz

3G-SDI:1080P@50/60Hz

各种格式的SDI视频信号,以满足不同输出的需求应用。使您的笔记本,台式机,硬盘播出系统,机顶盒等HDMI接口高清设备。转换输出SDI支持10种最广泛使用格式的信号。工控级电源设计支持5V~12V,更长的使用寿命。

典型应用:

拍摄现场,电视台,电视会议,闭路电视系统,安防监控,银行、证券、金融系统。

产品特性

1:工业级芯片,超级性价比。

 专业的工业级SCALER芯片,丢弃传统的FPGA大规模集成电路,大幅度节约成本。

2SCALER倍频转换技术,带来更好的兼容性自动将输入的各种HDMI格式的信号转换到你需要格式的SDI视频输出,获得卓越的画面精度。

3:工业级供电,支持5V~12V电压输入采用高效的电源管理芯片,设计寿命87600小时。

4:输入支持 全制式HDMI格式: 标清I:480i@60Hz576i@50Hz  高清: 720P@50/60Hz 1080i@25/30/50/60Hz  1080P@25/30Hz 3G高清:1080P@50/60Hz

 5: SDI 阻抗: 75欧姆

HDMISDI格式转换加嵌器,产品参数

型号

M2703A

输入端口

HDMI 接口

1路标准HDMI 接头

RCA接口

2路模拟音频左右声道输入

电源输入接口

DC_2.1mm

HDMI输入阻抗75欧

掉电记忆

输出接口

SDI(BNC接头)

2路SDI输出

模拟音频输出

2路模拟音频左右声道输出





SDI

HDMI输入信号标准

标清:480i@60Hz576i@50Hz

高清: 720P@50/60Hz 1080i@25/30/50/60Hz  1080P@25/30Hz

3G高清:1080P@50/60Hz

SDI输出信号标准

SD-SDI:480i@60Hz576i@50Hz

HD-SDI: 720P@50/60Hz 1080i@25/30/50/60Hz  1080P@25/30Hz

3G-SDI:1080P@50/60Hz

音频

频率响应(10Hz ~ 20K Hz)

97~103 dB

电源规格

螺口公座DC_2.1mm

DC 5V~12V

LED指示灯

红色指示灯

电源指示灯

绿色指示灯

信号接收运行

其它

整机功耗

DC 5V输入小于 350mA

工作温度

-20~60摄氏度

工作湿度

20% ~ 80%

裸机重量

0.26Kg

外形尺寸

113x84x28mm

SDI输出拨码开关ON /OFF参数设置方法:



4

3

2

1

输出格式

OFF

OFF

OFF

OFF

480i

OFF

OFF

OFF

ON

576i

OFF

OFF

ON

OFF

720P50

OFF

OFF

ON

ON

720P60

OFF

ON

OFF

OFF

1080i50

OFF

ON

OFF

ON

1080I60

OFF

ON

ON

OFF

1080p25

OFF

ON

ON

ON

1080P30

ON

OFF

OFF

OFF

1080P50

ON

OFF

OFF

ON

1080P60

内部拨码设置1 ON, 2 OFF→RCA音频加嵌1 OFF, 2 ON HDMI音频解嵌。

请注意:

产品设置音频加嵌时,只有连接模拟音频输入,SDI输出和模拟音频输出才有音频。否则输出无音频,你可以通过内部拨码开关来改变加嵌音频或者解嵌音频。
