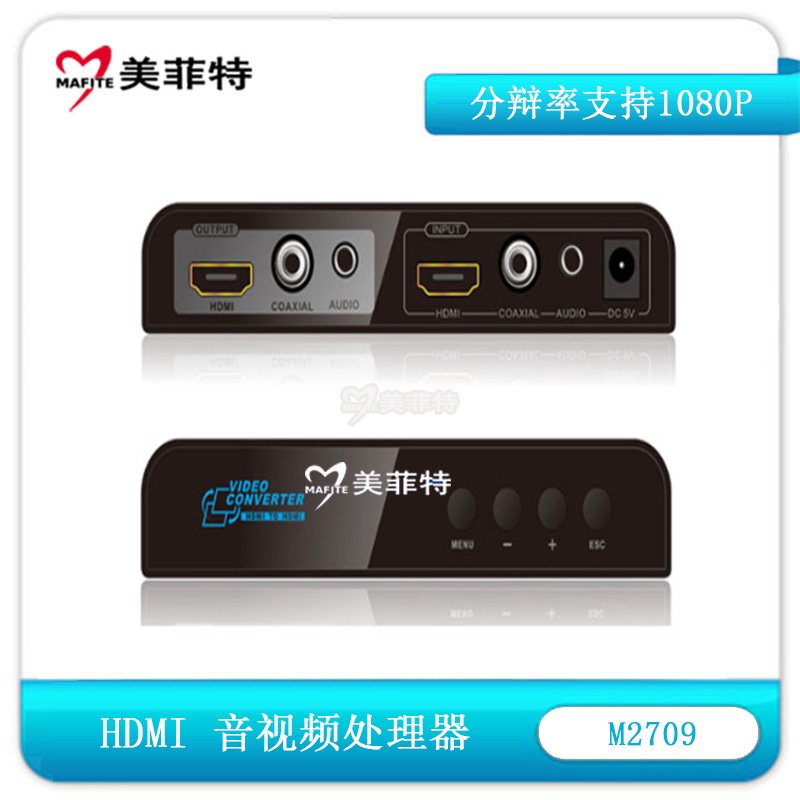

M2709|HDMI音视频处理器

  • 品牌
    美菲特
  • 型号
    M2709
  • 市场价
    0
  • 优惠价
美菲特M2709是国内首家研制集合HDMI 分辨率提升,HDMI分辨率减低。HDMI声音分离与混合,HDMI处理(HDMI上下镜像,HDMI左右镜像,HDMI翻转),HDMI图像处理(RGB调整)诸多功能集合一身的HDMI处理器。可以让客户用不兼容的HDMI分辨率处理标准的分辨率连接不同的电视机。也可以在各种展示场合调整HDMI的图像或合成HDMI声音等应用处理。

规格参数:

项目

描述

产品型号

美菲特M2709

功能

HDMI分辨率处理

HDMI分辨率提升/HDMI分辨率减低

HDMI声音处理

HDMI声音分离/HDMI声音混合

HDMI画面处理

HDMI图像 上下镜像/左右镜像/上下翻转

HDMI画面调整

HDMI GRB通道调整(红绿蓝) 红色: 范围值0—255(默认值: 128)绿色: 范围值0—255(默认值: 128)蓝色: 范围值0—255(默认值: 128)

操作界面

智能LK UI界面

定制功能

开机LOGO,2D转3D

电源部分

供电方式

电源适配器供电

适应电压范围

5VDC

功耗

<3.6W

输入HDMI规格

支持HDMI版本

HDMI1.3

支持HDCP版本

HDCP1.2

HDMI分辨率

480i@60Hz、480p@60Hz、576i@50Hz、576p@50Hz、720p@50/60Hz、1080i@50/60Hz、1080p@50/60Hz

HDMI显卡分辨率

640x480@60Hz、800x600@60Hz、1024x768@60Hz、1280x720@60Hz、1280x768@60Hz、1280x960@60Hz、1280x1024@60Hz、1360x768@60Hz、1366x768@60Hz、1400x1050@60Hz、1440x900@60Hz、1600x900@60Hz、1680x1050@60Hz、1920x1080@60Hz

支持视频色彩格式

24位/深色30位/深色 36位

支持音频格式

DTS-HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD

传输速率

10.2Gbps

音频信号传输格式

左右立体声音频

输入输出TMDS信号

0.5~1.5Vp-p(TMDS)

输入输出DDC信号

5Vp-p(TTL)

输入线缆长度

≤5m(AWG26 HDMI1.3电缆标准)

输出线缆长度

≤5m(AWG26 HDMI1.3电缆标准)



输入声音规格

coaxial音频

75Ω

立体声

3.5MM规格

输出HDMI规格

支持HDMI版本

HDMI1.3

支持HDCP版本

HDCP1.2

HDMI分辨率

1080p@60Hz、1080p@50Hz、720p@60Hz、720p@50Hz、576p@50Hz、480p@60Hz、1680x1050@60Hz、1440x900@60Hz、1366x768@60Hz、1280x1024@60Hz、1024x768@60Hz、800x600@60Hz、640x480@60Hz

支持视频色彩格式

24位/深色30位/深色 36位

支持音频格式

DTS-HD/Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD

传输速率

10.2Gbps

音频信号传输格式

左右立体声音频

输入输出TMDS信号

0.5~1.5Vp-p(TMDS)

输入输出DDC信号

5Vp-p(TTL)

输入线缆长度

≤5m(AWG26 HDMI1.3电缆标准)

输出线缆长度

≤5m(AWG26 HDMI1.3电缆标准)

输入声音规格

coaxial音频

75Ω

立体声

3.5MM规格

防护级别

整机静电防护

1a 接触放电 3级
1b 空气放电 3级
执行标准:IEC61000-4-2

操作环境

工作温度

0~55℃

存储温度

-20~70℃

湿度(无凝结)

0~95%

机体属性

尺寸(长×宽×高)

137mm×82mm×25mm

材料

铝质材料+ABS+水晶面板

颜色

黑色

重量

204g

可靠性

平均故障间隔时间(MTBF)

>30000小时



功能特征:

HDMI分辨率处理 UP/DOWN

美菲特M2709自动智能识别HDMI各种分辨率,并根据您的要求输出您电视机兼容的分辨率。

HDMI声音处理 分离/混合

美菲特M2709HDMI声音处理器,支持将输入的HDMI/ 立体声/ 同轴任意一路切换到HDMI输出。

HDMI图像处理

美菲特M2709HDMI画面处理器,HDMI上下镜像,左右镜像,上下翻转等图像处理,让您的视频在各种角度显示。

HDMI图像RGB精细化调整

美菲特M2709HDMI画面RGB处理器,所有颜色由三基色组成,美菲特M2709HDMI输出精细化调整

美菲特M2709 HDMI处理器支持HDMI分辨率的提升与减低,让不标准的分辨率兼容与各种不同的显示器。支持将HDMI声音的分离,HDMI声音的混合等作用。在各种展示台或专业应用都有非常广泛的应用场合。美菲特M2709可以满足客户对HDMI信号处理的各种不同的需求。

典型应用:

★液晶、等离子平板多媒体广告工程
★大屏幕LED幕墙显示工程
★大型投影设备演示系统
★大中型音视频会议系统
★多媒体教学
★银行、证券、金融系统
★安防视频系统
★多媒体网络教学系统
