M2902|VGA转DVI-D转换器

  • 品牌
    美菲特
  • 型号
    M2902
  • 市场价
    0
  • 优惠价

  随着以LCD和其他数字平板显示技术的飞速发展,数字视频接口逐渐地被人们广泛应用。本公司研发生产的VGA转DVI转换器(型号:美菲特M2902),完成了模拟转数字视频信号转换器的设计。要功能就是将显卡传输出来的VGA模拟视频信号直接转换成24+1 DVI-D数字视频信号,接入数字显示设备上。

  美菲特M2902VGA转DVI转换器广泛应用于多媒体应用系统工程中,DVI输出可以无损精细的显示图形文字,使用于数字显示,任何带DVI接口的显示设备。最高分辨率可到1920*1080P/60Hz。(注:产品点对点设计,输出分辨率随信号源的变化而变化。)

  DVI-D ( D= Digital ) 是纯数字信号接口, 只能去接 DVI-D 接口的信号。

  DVI-I:数字+模拟 DVI-I接口旁边的4针是RAMDAC转出来的模拟信号,当 DVI-I 接DVI-D时,只起了 DVI-D 的作用。

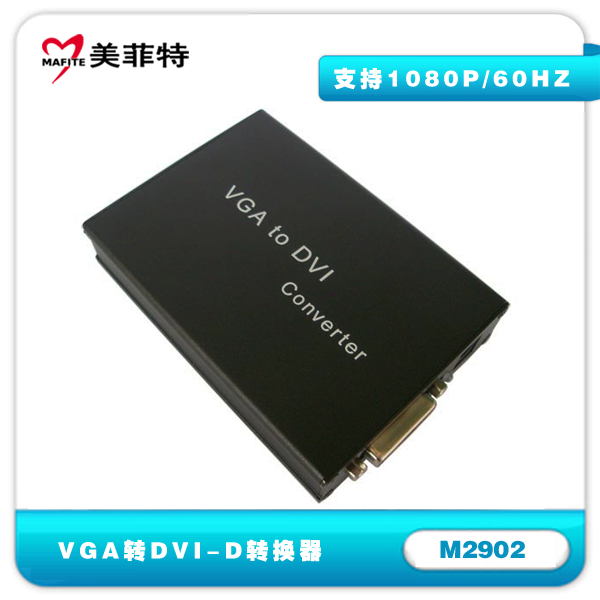

M2902|VGA转DVI-D转换器产品图片


图示:VGA转DVI转换器

  ① 一路VGA信号输入;

  ② 一路DVI-D(24+1数字信号)输出;

  ③ 支持显示格式:800*600@60HZ、1024*768@60HZ、1280*720@60HZ、1280*800@60HZ、1280*1024@60HZ、1366*768@60HZ、1440*900@60HZ、1600*1200@60HZ、1680*1050@60HZ、1920*1080@60HZ;(注:产品点对点设计,输出分辨率随信号源的变化而变化。)

  ④ 输出视频信号阻抗匹配:75欧姆;

  ⑤ 工作电源规格:交流输入(50 /60HZ)--100V-240V,直流输出:DC 5V/1A;

  ⑥ 工作环境温度:-15 to +40℃;

  ⑦ 工作环境湿度:10%-60%;

  ⑧ 产品尺寸:115*74*22mm(含接头部分);

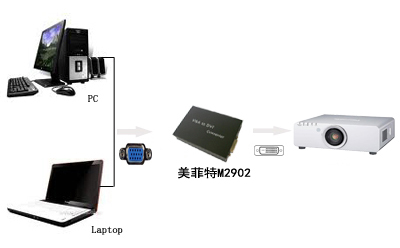

  连接示意图


M2902|VGA转DVI-D转换器连接示意图


  接口说明

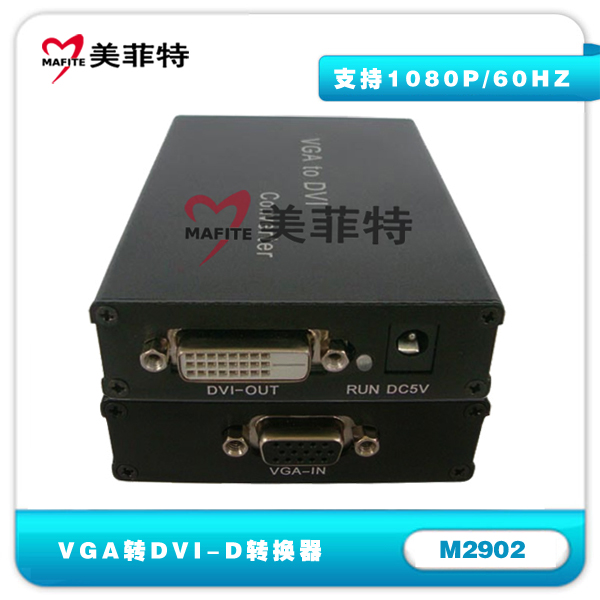

M2902|VGA转DVI-D转换器正反面接口

名 称

说 明

VGA-IN

接VGA信号源

DVI-OUT

接DVI-D显示设备

RUN

电源指示灯

DC 5V

接DC 5V/1A电源适配器












  配件列表

  转换器 1台

  DC5V /1A电源 1个

  说明书 1份
