M2560|SDI转全接口转换器

  • 品牌
    美菲特
  • 型号
    M2560
  • 市场价
    0
  • 优惠价

  功能:SDI转DVI/HDMI/VGA/CVBS全接口转换器

  型号:美菲特M2560

  一.产品简介:

  美菲特M2560SDI转DVI/HDMI/VGA/CVBS全接口转换器可以将SD,HD,3G-SDI信号转换成HDMI/DVI/VGA/CVBS等不同的信号,同时旁路SDI输出,不占用原有SDI接口,换言之.些转换器为可将SDI信号扩展成为多不同的视频接口信号,方便连接不同的显示设备.采集卡等;输入SDI信号可连接摄像机或摄像头等SDI设备,输出接口可连接不同接口的电视机,显示器,投影机或录相机,采集卡等。

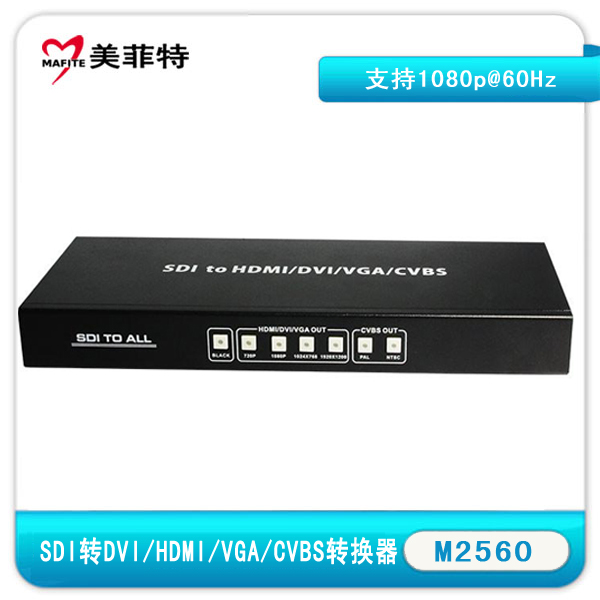

M2560SDI转全高清接口以及CVBS转换器正面图片

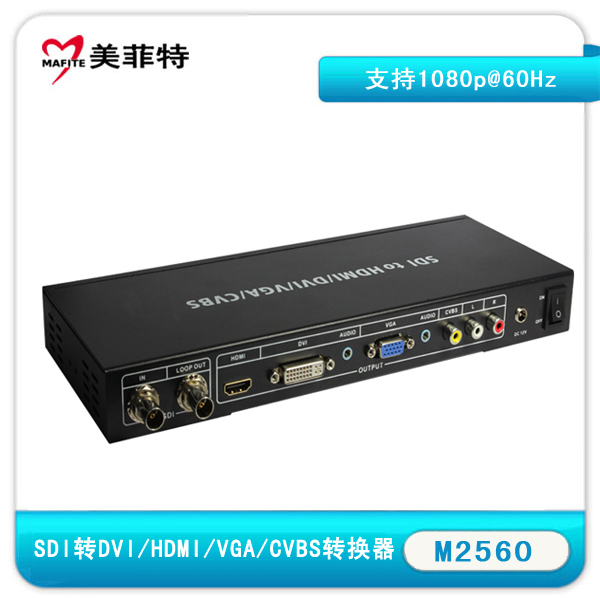

M2560SDI转全高清接口以及CVBS转换器接口图片

  二.产品特点:

  A.自动检测SD-SDI、HD-SDI、3G-SDI输入信号;

  B. 支持HDMI / DVI / VGA /复合和SDI(旁路)同时输出;

  C. SDI传输速率: 2.970 Gbit/s, 2.970/1.001 Gbit/s, 1.485 Gbit/s, 1.485/1.001 Gbit/s and 270 Mb/s;

  D.支持SDI输入/输出距离达100米(3G-SDI),200米(HD-SDI),或300米(SD-SDI);

  E.支持不同接口输出HDMI / DVI / VGA /CVBS信号:

  HDMI / DVI / VGA输出分辨率:1280x720 1920x1080 1024x768 1920x1200

  AV输出模式:PAL/NTSC

  F.SDI支持模式:

  1. SD-SDI(SMPTE 259 mc 270 Mbit / s)

  2. HD-SDI(SMPTE 292比特率1.485 Gbit / s和1.485/1.001 Gbit / s)

  3. 3 g-sdi(SMPTE 424 m / 425 m ab,2.970 Gbit / s 2.970/1.001 Gbit / s)

  G.支持黑屏输出

  H.支持EQ均衡及模拟立体声输出

  三.包装清单:

  多功能转换器(ALL to SDI)----------1台

  DC12V/2.5A电源适配器--------------1个

  用户手册---------------------1本

  四.技术参数:

  SMPTE 标准:425M Level A & B, 424M, 292M, 259M-C

  SDI 传输速率:2.970Gbps, 2.970/1.001Gbps,1.485Gbps,1.485/1.001Gbps, and 270Mbps

  输入接口:1×BNC (SD/HD/3G-SDI)

  输出接口:1×BNC (SD/HD/3G-SDI bypass), 1×HDMI (Type A connector),1×DVI with Audio 1x VGA with Audio 1×Composite with R/L

  静电防护电压:Human-body Model: ±8kV (air-gap discharge) ;±4kV (contact discharge)

  SDI传输距离:3G-SDI传输100m (BELDEN 1694A Cable)

  HD-SDI传输200m (BELDEN 1694A Cable)

  SD-SDI传输300m (BELDEN 1694A Cable)

  产品尺寸:110mm (W)×288mm (D)×32mm (H)

  产品重量(净重): 750g

  外壳材质:五金

  工作温度:0 ˚C~40 ˚C/32 ˚F~104 ˚F

  储藏温度:−20 ˚C~60 ˚C/−4 ˚F~140 ˚F

  相对湿度:20~90% RH (Non-condensing)

  功耗: 5W

  五、面板接口说明:

  5.1 前面板接口

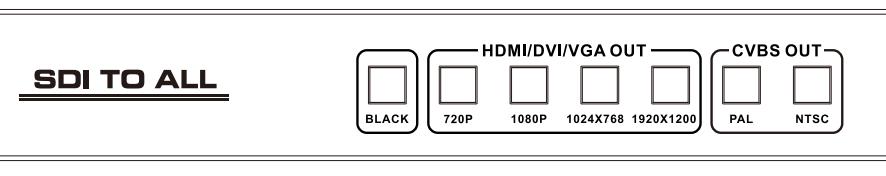

M2560前面板接口设计图纸

  BLACK Button: 黑屏按钮.按下此按钮,输出的HDMI/DVI/VGA/AV均为黑屏(注SDI是旁路输出,不会黑屏)

  HDMI/DVI/VGA OUT button: 输出分辨率选择按钮

  CVBS OUT button: CVBS输出PAL/NTSC设置按钮


  5.2 后面板接介绍

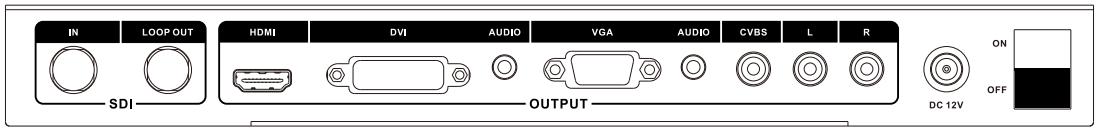

M2560后面板设计图片

  SDI IN:SDI输入接口,连接SDI摄像机或摄像头等SDI信号源

  SDI LOOP OUT: SDI环出,与输入的SDI信号源的画面一致,连接到SDI监视器或采集卡上

  OUTPUT: HDMI/DVI/VGA/AC输出接口,连接到所需要的电视机或显示设备上等.

  DC 12V: DC/12V电源输入接口,使用配套的电源适配器连接到220V的市电中,

  ON/OFF: 电源开关;

  六.连接示意图:

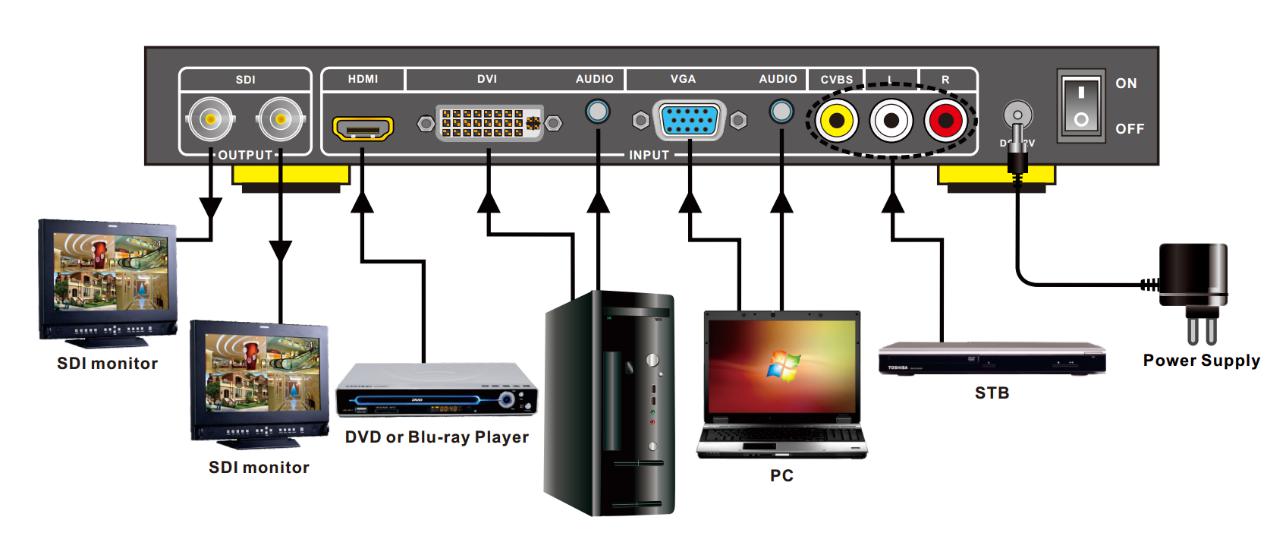

M2560连接示意图
