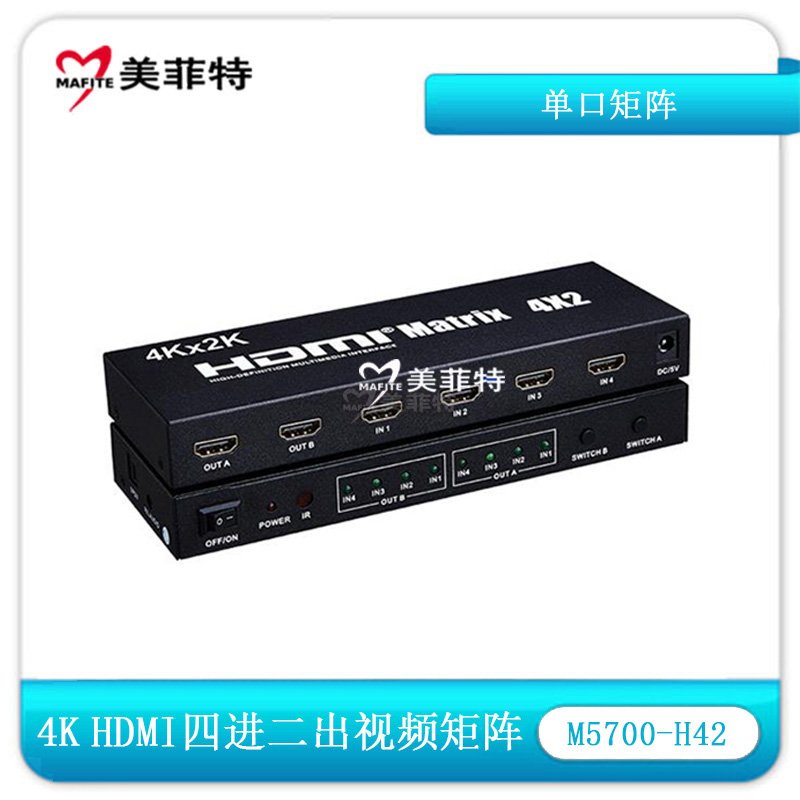

M5700-H42|4K HDMI四进二出视频矩阵

  • 品牌
    美菲特
  • 型号
    M5700-H42
  • 市场价
    0
  • 优惠价
美菲特M5700-H42这款 4x2 HDMI矩阵 可以把四个高清信号源与两个高清信号端同时连接起来,同时可以支持光纤或者立体声耳机输出。它可以很容易地将四路高清信号在两个兼容高清信号的显示器或者投影机上自由切换或者分配,而且任意一个输出端口都可以通过光纤或者立体声耳机实现音频的独立输出。

产品特点:

支持HDMI1.4b版本

支持 3D视频格式

支持最高分辨率达 4096*2160/30Hz

支持最高速率3.2G时TMDS时钟为320Mhz

支持 8/10/12 位深色

支持使用标准AWG26 线缆时,输入传输距离达15米,输出传输距离达25米(1080P及以下分辨率)

支持使用标准AWG26 线缆时,输入传输距离达12米,输出传输距离达15米(4K分辨率)

四路HDMI信号输入切换或分配到两个HDMI信号端

支持5.1声道

支持3.5毫米的音频接口输出和光纤输出

5V/1.5A的电源适配器

指示灯和按键操作说明:

1) 指示灯说明:IN1-IN4指示灯分别说明当前输出端(OUT A或者OUT B)所对应的输入端口。

2) 按键操作:SWITCH(A或B)按键用来切换当前输出OUT(A或B)所对应的输入信号源。

3) 长按通道SWITCH A键5秒钟左右,进行音频5.1和2.1声道的切换。

连接与操作:

1. 通过HDMI线,把每个HDMI信号源与矩阵输入端连接起来。

2. 通过HDMI线,把矩阵输出端与HDMI显示设备连接起来。

3. 通过立体声耳机或者光纤把音频输出口与立体声功放连接起来。

4. 通过遥控器进行信号自由切换。

5. 将产品与5V电源适配器连接起来。

遥控器说明:

⑴ OUT A上面的四个按键对应的是OUT A的输出所对应的输入源,IN1-IN4进行信号源的切换。

⑵ OUT B上面的四个按键对应的是OUT B的输出所对应的输入源,IN1-IN4进行信号源的切换。
