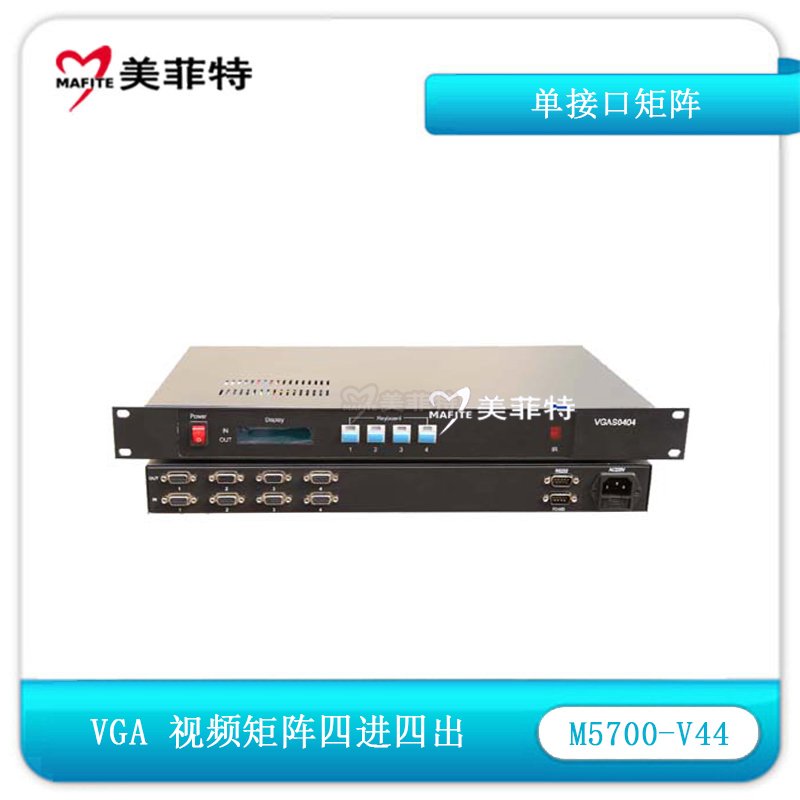

M5700-V44|四进四出VGA视频矩阵

  • 品牌
    美菲特
  • 型号
    M5700-V44
  • 市场价
    0
  • 优惠价
美菲特M5700-V44 VGA视频矩阵  四进四出,是一款高性能的专业矩阵切换设备,可用于切换VGA视频信号。主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程,电视教学、指挥控制中心等场合,已经成功应用部队、电力、交通等性能要求高的场合,设备工作稳定,品质优良。

产品特性

※ 专业矩阵芯片500MHz(-3dB)满载带宽;

※ 切换状态点阵液晶显示,可以从显示屏上直接看到当前的切换状态;

※VGA和音频信号可同步切换,也可分开单独进行切换;

※ 面板、红外遥控、RS-232、RS-485(选配)、NET网络控制(选配)能与第三方控制设备实现远程控制和智能控制;

※ 设备地址为1-255,可同时255台使用同一COM口级连控制;

※ 面板按键采用欧母龙按钮,按键寿命可达100万次以上;

※ 全功能红外遥控器红外遥控更加灵活方便(选配);

※30组宏操作和预置调用、储存功能,可以进行多个输出或全部输出的同时切换;

※ 本公司美菲特控制软件,可控制矩阵切换、自动循环、定时切换等;

※ 更快的通道切换速度,切换延时≤100ns;

※ 可机架安装的标准19英寸机箱;

※金属机箱,保证更好的抗干扰及电磁屏蔽兼容性。

技术参数



    PC通道

输入、输出接口:

15HDF插座(VGA)

输入路数

4

输出路数

4

 带宽:

500MHz(-3dB)

0-10MHz(+0.2dB到-0.1dB)

0-120MHz(+6.5dB到-1.0dB)

输入电平:

0.5Vp-p最小,2.0Vp-p最大

输入I/O阻抗:

75Ω

交叉串扰:

-68.5dB@5MHz

回波损耗:

-85dB@10MHz

信噪比(S/N):

72.8dB

切换速度:

小于100ns

  行场同步通道:

输入电平:

1Vp-p-5Vp-p

输入阻抗:

10KΩ

输出电平:

兼容TTL

输出阻抗:

75Ω

同步极性:

跟随输入

  控制方式:

面板控制

RS232、RS485(选配)、RS422(选配)控制

红外遥控器(选配)控制

matrix软件控制

产品规格:

电源:交流85V-265V,50Hz/60Hz

功率:20-50W
