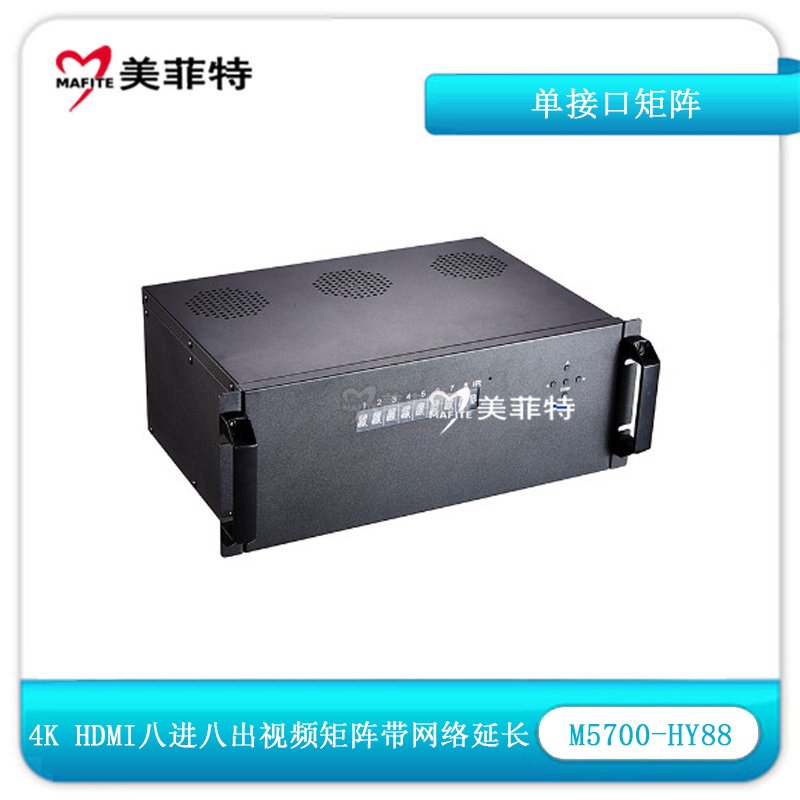

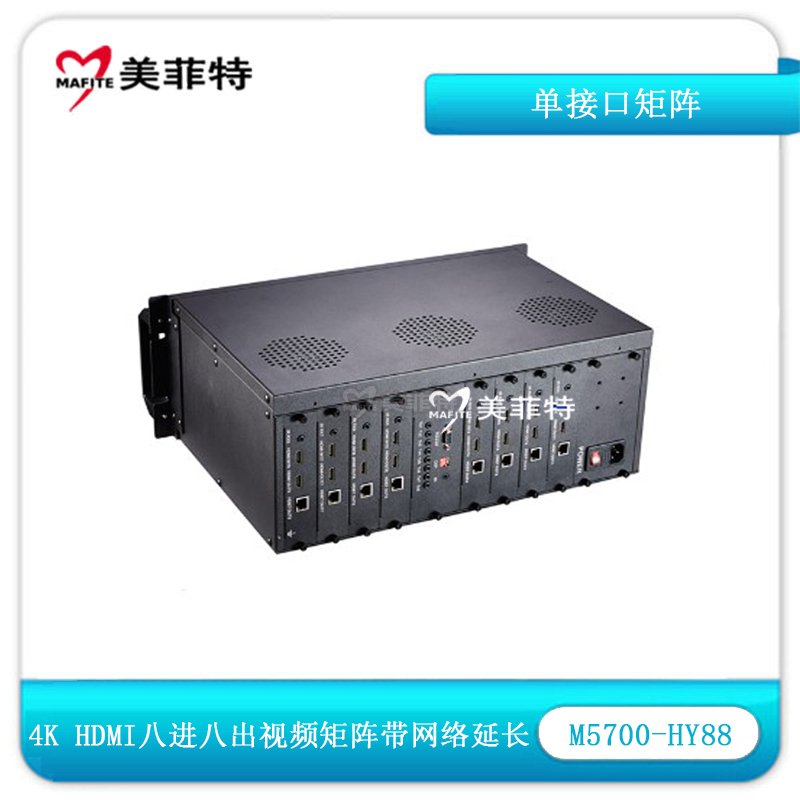

M5700-HY88|4K HDMI八进八出矩阵带网络延长功能

  • 品牌
    美菲特
  • 型号
    M5700-HY88
  • 市场价
    0
  • 优惠价
美菲特M5700-HY88 这款8x8 HDMI 矩阵可以把八个高清信号源与八个高清信号端同时连接起来。它可以很容易地将八路高清信号在八个兼容高清信号的显示器或者投影机上自由切换或者分配。另外,把它的端口同一根高清线缆连接,可以对HDMI信号进行放大。

产品特点:

●   八路HDMI信号输入切换或分配到八个支持HDMI信号输入的显示设备上,最高4K 30Hz (双绞线延长最大1080P 70M,4K 40M)。

●   支持HDMI 1.4b  和HDCP1.4;

●   支持Deepcolor;

●   支持POE供电;

●   支持CEC(仅HDBaseT接口支持);

●   支持24/30/50/60Hz 等常见刷新频率;

●   支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD;

●   支持信号时序重整;

●   使用AWG26 HDMI标准线缆,输入传输距离可达10米,输出传输距离可达10米;

●   支持红外双向延长、红外控制矩阵切换、本地红外延长控制矩阵;

●   支持RS232控制;

●   支持DIP对EDID的管理;

●   外置110~240V;

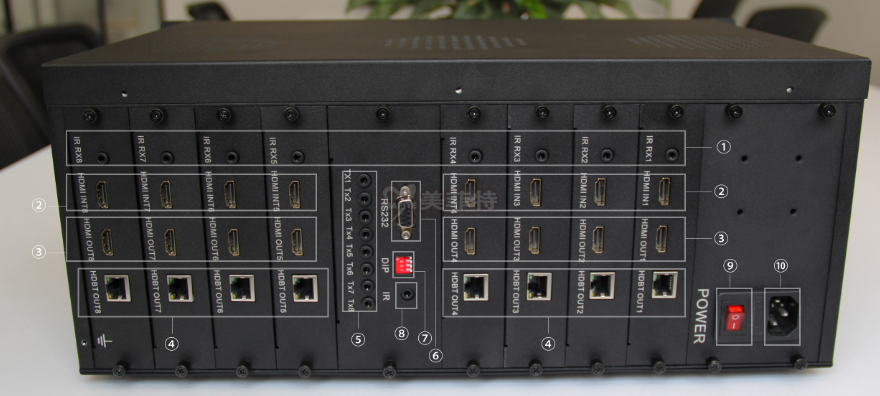

物理接口示意图

①: 红外延长RX1~RX8

②: HDMI Input1~HDMI Input8

③: HDMI Output1~HDMI Output8

④: HDBaseT Output1~ HDBaseT Output8

⑤: 红外延长TX1~TX8

⑥: RS232控制

⑦: DIP拨码,用于EDID管理

⑧:矩阵本地IR控制延长

⑨电源开关

⑩110V~240V接口

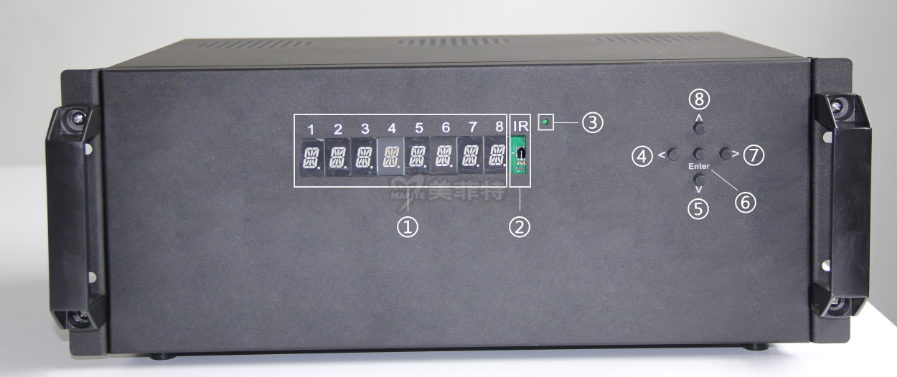

①: HDMI Output1~8的端口的对HDMI输入的选择,以数字显示;

②: 矩阵本地红外控制;

③: IR接收数据指示;

④: 左侧移动按键;

⑤: 下移动按键;

⑥: 确定按键;

⑦: 右侧移动按键

⑧: 上移动按键

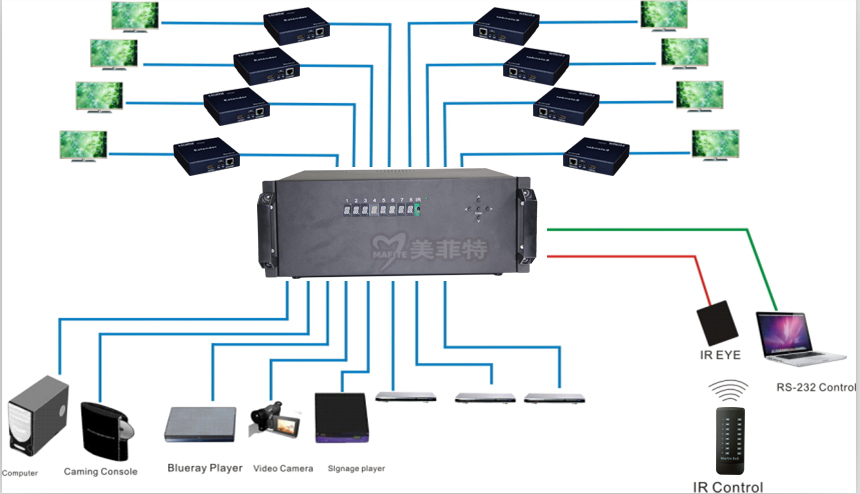

本公司所生产设备为以下应用提供解决方案:如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。
