M1160|HDMI采集卡Mini

  • 品牌
    美菲特
  • 型号
    M1160
  • 市场价
    0
  • 优惠价

  美菲特针对视频行业用户需求,推出了美菲特M1160 Mini HDMI采集卡,其采用Mini-PCIe接口,能实时采集HDMI音视频信号,体积小巧,功能强大,能直接兼容windows以及linux系统,适合IPC或专业使用者安装应用。

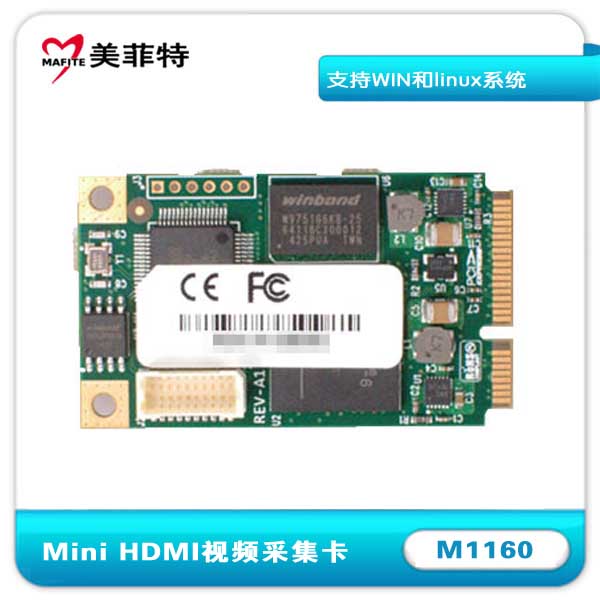

HDMI视频采集M1160mini卡图片



  技术参数



连接

主机接口 Mini PCI- Express x1, 200MB/s左右的传输带宽
输入接口 1个SHD接口(通过转接线缆转成HDMI接口)
HDMI 视频输入 1 路 1080P/60HZ 高清 HDMI 信号
HDMI 音频输入 1 路 LPCM 音频信号

标 准

HDMI 输入格式 符合HDMI 1.4a 标准,支持1080p/60Hz 8-bit,(RGB, YUV)
输出格式 40×30-3840×2160,帧率:1-100 fps
视频采样率 HDMI:165MHz
色彩空间 YUYV、UYVY、NV12、I420、YV12、RGB24、RGB32
视频处理
色彩空间转换 硬件色彩转换
画面缩放 硬件缩放
去隔行 垂直滤波去隔行;运动自适应去隔行
画面反转 水平;垂直
画面剪裁 支持
图像调节 亮度、对比度、色调、饱和度等画面调节功能

其 他

操作系统支持 支持以下操作系统的x86和x64版本:
Windows Server2003
Windows Vista
Windows Server 2008
Windows 7
Windows Server 2008 R2
Windows 8
兼容软件 Windows Media Encoder (Windows)
Adobe Flash Media Live Encoder (Windows, OS X)
Real Producer Plus (Windows)
VLC (Windows, OS X, Linux)
QuickTime Broadcaster (OS X)
QuickTime Player (OS X)
Wirecast (Windows, OS X)
兼容开发接口 DirectShow (Windows), DirectSound (Windows),V4L2 (Linux), ALSA (Linux)
板载内存 64MB DDR2,工作频率为 333 Mhz,位宽 16bit
升级 固件可升级
几何尺寸 30mmx43mm
功耗 <= 2.5W
工作温度范围 0-50 摄氏度
保存温度范围 -20-70 摄氏度
保存湿度范围 5%-90 %



  标准附件

  SHD转HDMI线缆:1根

  Mini PCIe 系列的开山之作

  美菲特M1160 采用Mini PCIe接口, 卡体小巧,安装在Mini PCI插槽上,除了可以一般计算机的以外,它还可以安装在工控机(工业控制计算机)上使用。 同三维T160 采用了全新视频传输引擎,实际数据传输速度高达200-205 MB/S。

  高分辨率、帧率支持

  美菲特M1160 特有板载内存,可以进行帧缓冲,实现支持采集60Hz帧率。采集任何色彩空间的视频源时,输出画面的最高分辨率均能达到 1920×1200,带给您高画质的视觉享受。

  高效SG-DMA数据传输

  美菲特M1160 采用了SG-DMA数据传输方式,可以直接将采集到的视频传输到用户指定的内存区域,不需CPU的介入,大大减小CPU占用。

  专业视频处理

  美菲特M1160 采用FPGA芯片架构,拥有强大画面处理能力,以下工作均完全由FPGA芯片进行,实现零CPU占用, 包括:高质量的图像缩放、剪裁、色彩空间转换、自动检测隔行视频源和去隔行。

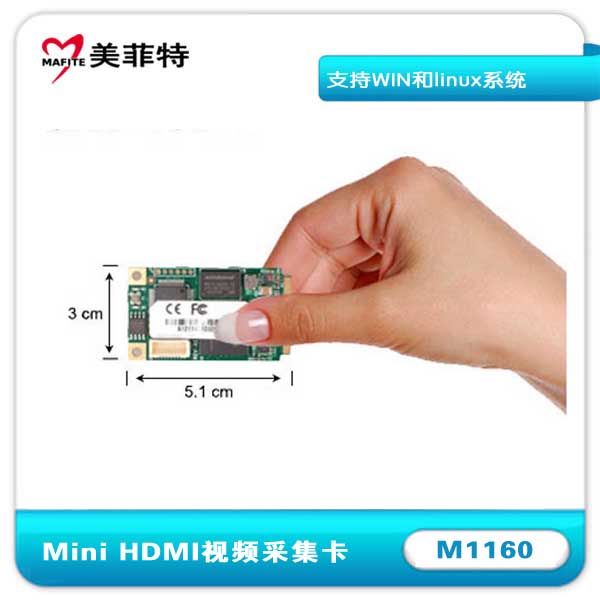

M1160HDMI采集卡大小展示图片



  以“晰”为贵

  逐行视频中运动画面会有锯齿出现,同三维T160 会自动选择合适的方式(行滤波去隔行或单场去隔行)去隔行,提升画面的锐利度和清晰度。

  精准的视频色彩

  美菲特M1160 提供了新的视频处理流水线,能够处理RGB和YUV色彩空间的视频。 它可以根据输入和输出格式,尽量减少RGB和YUV之间的转换,从⽽最大程度地避免了YUV色彩空间视频的色彩失真。新的视频处理流水线目前能够处理 YUV601、YUV709、Studio RGB、 Computer RGB 这4 种不同的色彩空间。

  丰富的输出格式

  美菲特M1160 支持多种色彩空间,仅举出以下例子:

  YUY2:4:2:2 紧缩格式,每像素 16 bits

  NV12:4:2:0 平⾯格式,每像素 12 bits,适合 GPU 编码器。

  I420:4:2:0 平⾯格式,每像素 12 bits,适合软件编码器。

  RGB24:4:4:4 格式,每像素 24bits

  RGB32: 4:4:4 格式,每像素 32bits

  兼容更多软件和系统

  采用标准开发接口,兼容Directshow和V4L2驱动程序架构,可以配合大多数主流软件,如:Windows Media Encoder、Adobe Flash Media Live Encoder、Real Producer Plus、VideoLAN for Windows等。

  美菲特M1160 可以在Windows和Linux系统上使用。它的Linux驱动是开源的,您可以根据实际需要进行整合。

  【应用领域】

  1、教育课件录制、多媒体录播录像、会议录制、视频会议,远程教育培训;

  2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;

  3、安检 X 光机、雷达图像信号、VDR纪录仪;

  4、医疗 X 光机、CT机、胃肠机等;

  此款美菲特M1160 Mini HDMI高清采集卡可以说是目前国内市场上少有的多功能、多用途、稳定性强、采集视频格式多等优点,支持 DirectShow 应用软件为您的采集和流传输提供更多的选择。
