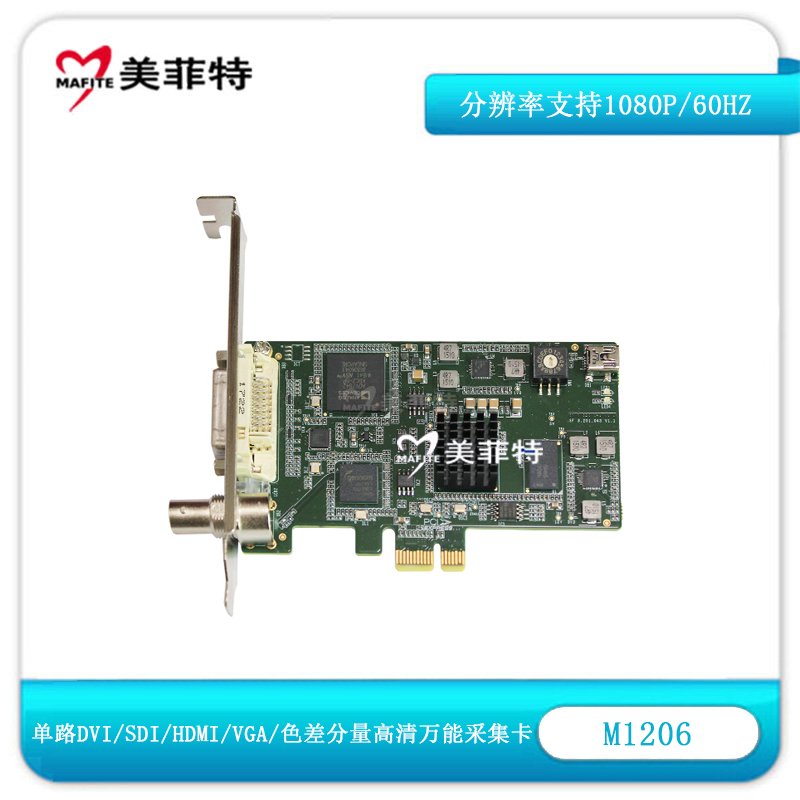

M1206|单路DVI/SDI/HDMI/VGA/色差分量高清万能视频采集

  • 品牌
    美菲特
  • 型号
    M1206
  • 市场价
    0
  • 优惠价

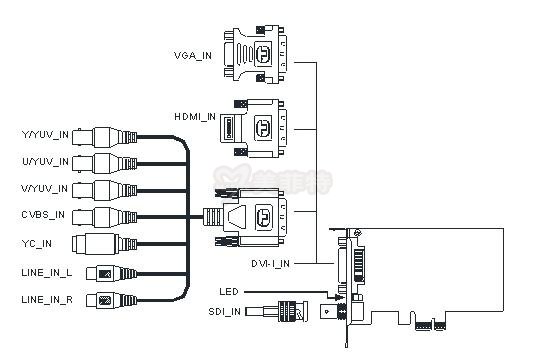

美菲特M1206单路高清万能采集卡,可以采集1路高清信号:DVI/SDI/HDMI/VGA/色差分量或1路标清CVBS/S端子信号+1路左右声道,卡上有两个接口:1个是DVI接口,1个是SDI接口,配件有:1个DVI转HDMI头+1个DVI转VGA头+1个DVI转(色差分量+CVBS+S端子+左右声道)头+1个小档板,通过DVI转HDMI头来采集HDMI信号,通过DVI转VGA头来采集VGA信号,通过DVI转(色差分量+CVBS+S端子+左右声道)头来采信色差分量信号/CVBS信号/S端子信号/左右声道,PCI-E1.0 X1,分辨率可以达到1080P/60HZ,带SDK开发包,同时支持微软Directshow进行开发。



二、产品技术参数:

产品型号

美菲特M1206

接口

SDI视频输入

1x 10-bit SD/HD,支持3G 4:2:2

HDMI视频输入

DVI-I转HDMI接口

YUV视频输入

DVI-I转BNC接口

VGA视频输入

DVI-I转VGA接口

CVBS视频输入

DVI-I转BNC接口

S-Video视频输入

DVI-I转S-Video接口

SDI音频输入

2通道嵌入SD、HD

HDMI音频输入

2通道嵌入SD、HD

模拟音频输入

两通道48KHz/16bit

计算机接口

PCI Express 1 lane兼容1、4、8和16 lane的PCIE插槽



编码方式

无压缩采集,软件编码

最大帧率

输入:2048 x 1080 p60,1920 x 1200 p60,1920 x 1080 p60,

输出:2048 x 1080 p60,1920 x 1200 p60,1920 x 1080 p60

驱动、开发包

Windows WDM驱动,AVStream驱动(DirectShow),IoSdk开发包,PlaySdk开发包

驱动功能

信号源自动检测,隔行视频去交织,画面翻转、裁边,输出帧率可调

应用软件

PopShow高清导播软件,IdealCapture高清采集软件

Amcap,Adobe Flash Media Live Encoder,Camtasia Studio,CyberLink PowerDirector,Edius,GraphEdit,Magix Video,MATLAB,MShow,OBS Classic,OBS Studio,PotPlay,Quicktime Player,Real Producer Plus,Skype,Streambox,Streamstar,VirtualDub,VLC,Vmix,Windows Media Encoder,Wirecast,XSplit Broadcaster,XSplit Gamecaster,绘声绘影

视频标准

SD(全部接口)

525i59.94 NTSC,625i50 PAL

HD

SDI

1080P60,1080P59.94,1080P50,

1080i60,1080i59.94,1080i50,

1080p30,1080p29.97,1080p25,

1080p24,1080p23.98,720p60,

720p59.94,720p50,720p30,

720p29.97,720p25,720p24,

720p23.98

HDMI

1080P60,1080P59.94,1080P50,

1080i60,1080i59.94,1080i50,

1080p30,1080p29.97,1080p25,

1080p24,1080p23.98,720p60,

720p50

1920x1200@60p,1920x1035@60p,

1680x1050@60p,1600x1200@60p,

1600x900@60p,1440x1080@60p,

1440x900@60p,1400x1050@60p,

1366x768@60p,1360x768@60p,

1280x1024@60p,1280x960@60p,

1280x800@60p,1280x768@60p,

1024x768@60p,800x600@60p,

其他非标制式

YUV

1080P60,1080P59.94,1080P50,

1080i60,1080i59.94,1080i50,

1080p30,1080p29.97,1080p25,

1080p24,1080p23.98,720p60,

720p50

VGA

1920x1200@60p,1920x1035@60p,

1680x1050@60p,1600x1200@60p,

1600x900@60p,1440x1080@60p,

1440x900@60p,1400x1050@60p,

1366x768@60p,1360x768@60p,

1280x1024@60p,1280x960@60p,

1280x800@60p,1280x768@60p,

1024x768@60p,800x600@60p

SDI兼容

SMPTE 259M,

SMPTE 292M

音频采样

24bit、48kHz电视标准采样率

视频采样

4:2:2

色彩精度

8-bit

色彩空间

REC 601,REC 709

HDMI配置

HDMI自动配置到连接显示设备





HDMI分辨率

支持HD

HDMI色彩精度

10bit YUV

多速率支持

HDMI、SDI视频接口可以在SD/HD之间切换。YUV视频接口可以在SD/HD之间切换

版权保护

HDMI输入不能采集有版权保护的HDMI源,使用前请确认版权

操作系统

Windows XP/7/8/8.1/10/2003/2008/2008 R2(x86 & x64)

物理规格

半高PCIE x 1扩展卡

105mm x 69mm(不含PCIE挡板)

主配件

HDMI-DVI转接头、VGA-DVI转接头、模拟-DVI辫子线

环境规格

操作温度

5到40摄氏度

保存温度

-20到45摄氏度

相对湿度

10%到90%(非冷凝状态)

质保

1年质保

三、产品应用:

1、教育课件录制、多媒体录播录像、会议录制、视频会议,远程教育培训;

2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控机等设备;

3、安检 X 光机、雷达图像信号、VDR纪录仪;

4、医疗 X 光机、CT机、胃肠机、腹腔镜、B超机等医疗设备图像采集;

5、网络电视直播、庭审现场录制采集,游戏设备(如PS4 Pro,XBOX One S)录像采集
