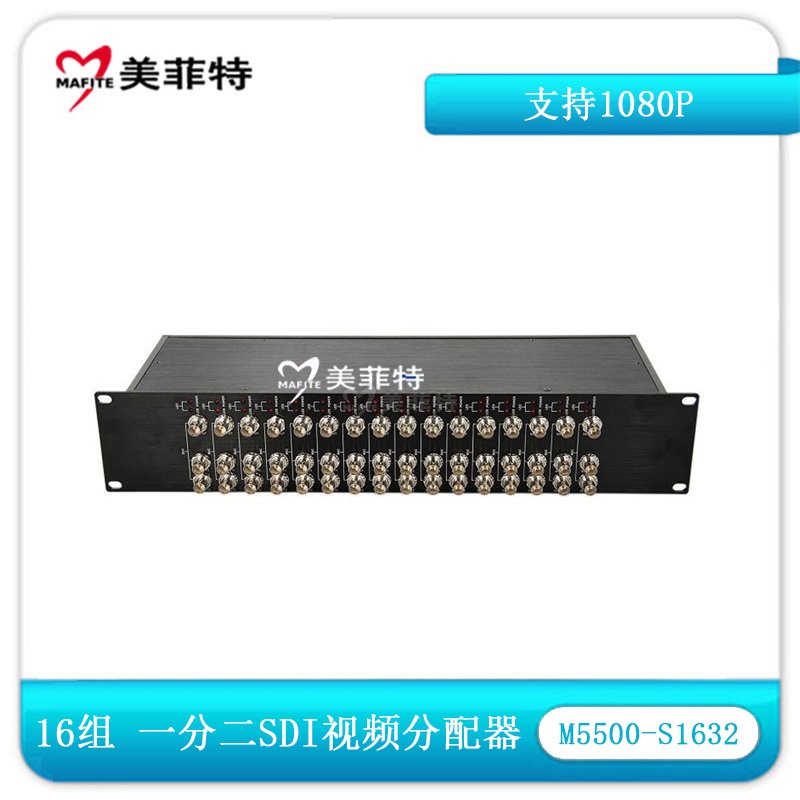

M5500-S1632 16组一分二SDI视频分配器

  • 品牌
    美菲特
  • 型号
    M5500-S1632
  • 市场价
    0
  • 优惠价
美菲特M5500-S1632 SDI视频分配器是一个将16路的SDI视频信号数据同时分配给32个完整的SDI信号,实现16组1到2路SDI视频中继分配。转换过程中,没有任何信号损失,并将整洁、高清晰的画面产生于每一个分配输出。该设备完全支持多种格式(NTSC,PAL等格式),并实现1080p@60Hz全高清输出。

产品特点:
●实现16组1到2路SDI视频中继分配;
●支持标清SDI(270Mbps)、高清HD-SDI(1.485Gbps)及全高清3G-SDI(2.97Gbps)视频格式;
●内置电缆均衡器Equilizer,时钟再生电路Reclocker及电缆驱动器Cable Driver;
●电缆长度(Belden-B1694):SD支持400m,HD支持200m, 3G支持140m;
●卓越的SDI信号抖动抑制功能,接近完美的眼图指标;
●带有电源及SDI信号格式指示,方便用户实时监测;
●内置ESD保护电路,能有效防止静电损坏;

规格参数:
●信号类型:SDI(270Mbps),HD-SDI(1.485Gbps),3G-SDI(2.97Gbps)
●视频标准:SMPTE 424M,SMPTE 292M and SMPTE 259M,ITU-R BT.601,ITU-R BT.1120
●信号幅度:0.8Vp-p
●阻抗:75欧姆
●耦合类型:AC耦合
●输入电缆长度(Belden 1694A):SD-SDI,400m;HD-SDI,200m;3G-SDI,140m。注意:上述传输距离对于不同的SDI图像输出设备,不同规格的电缆,测试结果将出现差异
输入视频
●数量:16×SD-SDI,HD-SDI,3G-SDI
●连接器:16×Female BNC
输出视频:
●数量:32×SD-SDI,HD-SDI,3G-SDI
●连接器:32×Female BNC
●Re-Clocking:自动支持
电源输入
●AC220V
●功耗:50W

说明:
1、搭配灵活,可以任意选择4分8 8分16 ,16分32 ,16分64.
2、本产品可以作为分配器使用,也可以作为中继器使用
3、支持SD-SDI HD-SDI 3G-SDI
