M2570|全接口转SDI转换器

  • 品牌
    美菲特
  • 型号
    M2570
  • 市场价
    0
  • 优惠价

  功能:CVBS/VGA/HDMI/DVI转SDI转换器

  型号:美菲特M2570

  一、 产品描述:

  美菲特M2570CVBS/VGA/HDMI/DVI转SDI转换器,可以将复合视频 AV、VGA、DVI-D 及HDMI 等不同的接口信号转换成 HD/3G-SDI 高清信号输出,输入可方便连接机顶盒,DVD,电脑及蓝光 DVD,PS3/4,XBOX360 等高清设备,输出可以连接 SDI 监视器或 SDI 采集卡等高清设备。

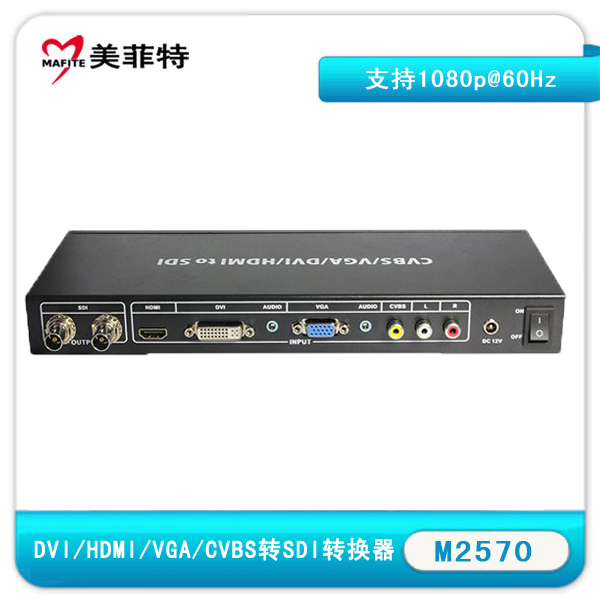

M2570全接口转SDI转换器背面图片

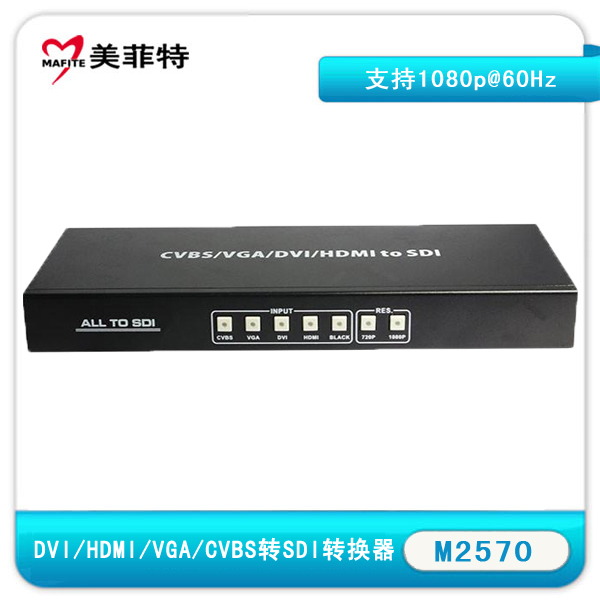

M2570全接口转SDI转换器正面图片

  二、 产品特点:

  支持 HDMI、DVI-D、VGA 及 CVBS(L/R)多路信号输入支持 SDI 输出,同时带一路环出 SDI(即双 SDI 输出)

  支持长距离传输 100米(3G-SDI),或 200 米(HD-SDI);

  支持多路视频通过 SCALERUP 提升为 SDI-SDI 或 HD-SDI 高清视频传输

  HDMI 支持多格式输入 VGA@60~SXGA@60&480i~1080p@60Hz;

  VGA/DVI 支持多格式输入 VGA@60~1920×1080@60Hz;

  AV 输入支持 PAL/NTSC 与 SECAM

  支持黑屏信号输入(将会切断所有的输入源,变成黑屏信号)


  三、 包装清单:

  多功能转换器(ALLtoSDI)-------------1 台

  DC12V/2.5A 电源适配器---------------1 个

  用户手册----------------------1 本


  四、技术参数:

  SDI 传输类型: 2.970 Gbps, 1.485 Gbps

  视频带宽: 165 MHz

  输入: 1×HDMI,1×DVI+3.5音频,1x VGA+3.5音频,1×CVBS音视频

  SDI输出:2×SDI (HD/3G-SDI),分辨率可切换720P/60或者1080P/60

  SDI: SMPTE 292M (1.485 Gbit/s) & SMPTE 424M/425M (2.970 Gbit/s)

  HDMI输入:VGA@60, SVGA@60, XGA@60, SXGA@60,WXGA@60,480i@60,576i@50,480p@60,576p@50, 720p@50/60, 1080i@50/60,1080p@24/25/30/50/60;

  DVI/VGA输入: VGA@60, SVGA@60, XGA@60,SXGA@60, WXGA@60,1280x720@60,1920×1080@60

  CVBS输入:NTSC, PAL,SECAM

  产品尺寸:110*228*32毫米

  产品净重:750克

  产品功耗:5W

  储存温度:-20度-60度/-4F-140F

  工作维度:0度-40度/32F-104F

  DC电源输入:标配为12V2.5A电源(可以接5-2V电压不会损坏,不能超过20V电压!)

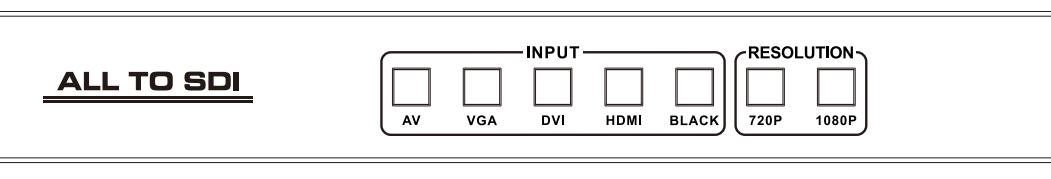

  五、 接口介绍 5.1 前面板接口

  INPUTBOTTONS: 选择输入的信号源 RESOLUTIONBOTTONS: 选择输创见分辨率(720/1080P 两个可选)

M2570全接口转SDI转换器前面板接口设计图

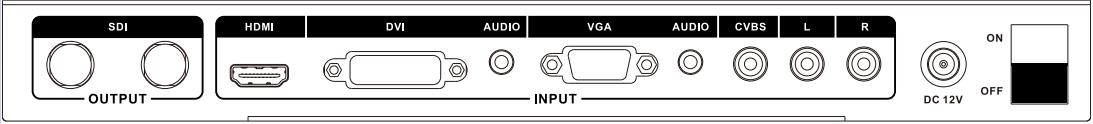

  5.2 后面板接口介绍

  OUTPUT:SDI 输出接口.连接到 SDI 采集卡或 SDI 监视器等 Input: 输入接口,连接所需信号源,例电脑,机顶盒,DVD 或游戏机 PS3/4,蓝光 DVD 等 DC12V:DC12V 电源输入接口,使用配套的电源适配器接到 220V 的市电中 ON/OFF: 电源开关

M2570全接口转SDI转换器后面板接口设计图

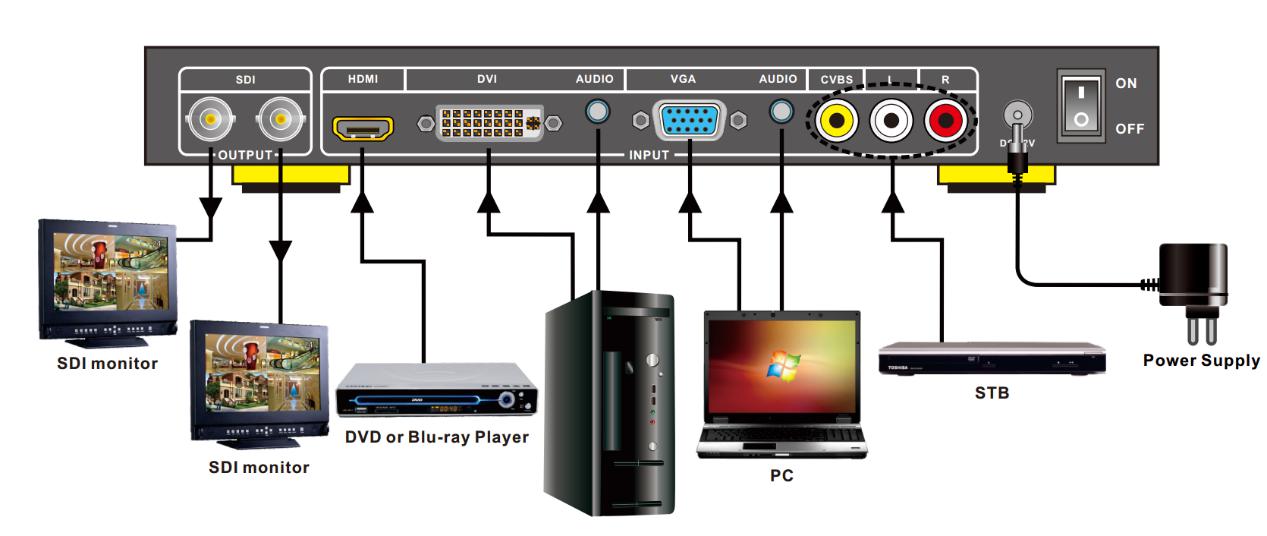

  六. 连接示意图:

M2570全接口转SDI转换器链接示意图
