M1502-2D|2K带环出SDI采集

  • 品牌
    美菲特
  • 型号
    M1502-2D
  • 市场价
    0
  • 优惠价
美菲特根据用户需要研发生产的USB3.0采集棒,可采集SD/HD/3G/2K SDI+内嵌音频,环回SD/HD/3G/2K SDI信号,通过线路输入音频,可以通过线路输出SDI内嵌音频。本规格依照现有的硬件、固件、软件版本撰写,美菲特有可能修改此规格书而不另行通知。
Windows、DirectShow 和 DirectSound 是微软的注册商标。
产品图片

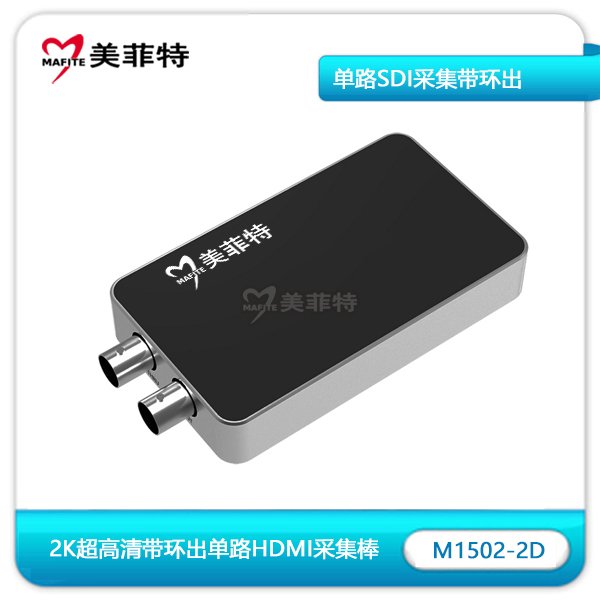

M1502-2D|2K带环出SDI采集
图为:M1502-2D|2K带环出SDI采集

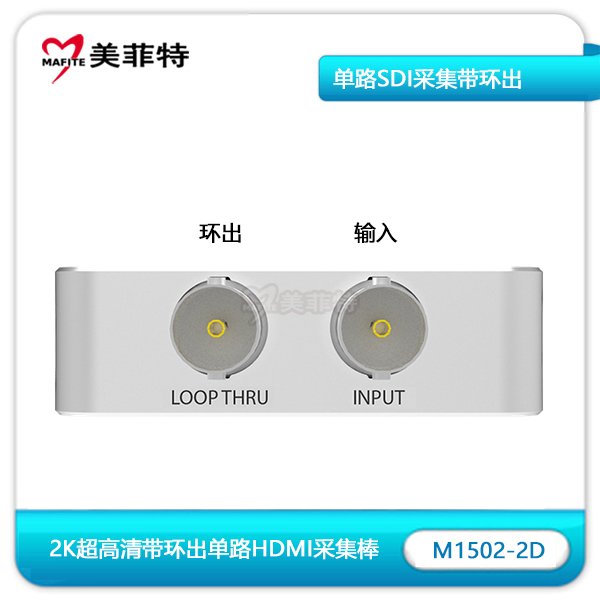

M1502-2D|2K带环出SDI接口
图为:M1502-2D|2K带环出SDI接口

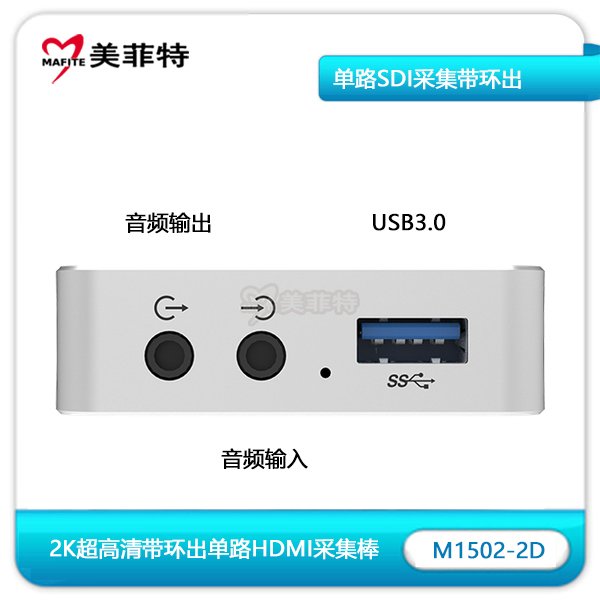

M1502-2D|2K带环出SDI音频及USB接口
图为:M1502-2D|2K带环出SDI音频及USB接口
连接示例
M1502-2D|2K带环出SDI连接示例
支持的操作系统
Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
Linux (Ubuntu 12.04–16.10, CentOS 7)
OS X 10.9–10.11
macOS 10.12
支持的 APIs
Windows
DirectShow
Wave API/DirectSound/WASAPI
Linux
V4L2
ALSA
OS X/macOS
QuickTime
AV Foundation
支持的软件
VLC
VirtualDub
OBS
XSplit
vMix
VidBlaster
Wirecast
Microsoft Media Encoder
Adobe Flash Media Encoder
任何其它使用 DirectShow, V4L2, QuickTime, AV Foundation 编程接口的编码或流媒体软件
输入接口
BNC
SD/HD/3G SDI
3.5mm 插孔
非平衡线路输入
输出接口
USB 3.0
兼容 USB 2.0
兼容 USB 3.1 Gen 1
3.5mm 插孔
非平衡线路输出接口
BNC
SDI 环路输出接口
输入特性
输入视频最高支持 2048x1080 分辨率
SDI 信号相关的特性
集成电缆均衡器,3G-SDI 信号传输距离最长可达 140 米
支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 标准
支持 2K (2048x1080)模式
支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样
支持 10/12-bit 的色彩深度
支持提取 SMPTE 352 有效负荷识别符
支持 8 通道的音频通道,可达 48KHz
支持提取音频形成信息和通道状态数据
对 3Gb-DS 有限的支持: 只能采集第一个流
对双链路接口的有限的支持 (仅采集第一个接口)
YCbCr 4:2:2 10-bit 1080p 50/59.94/60: 采集为 1080i 50/59.94/60
YCbCr 4:4:4 10-bit:采集为4:2:2
RGB 4:4:4: R/B 子采样
模拟音频功能
分离 SDI 中的音频并通过 3.5mm 非平衡线路输出接口输出
可通过 3.5mm 非平衡线路输入接口采集模拟音频
输出格式
输出信号分辨率最高可支持 2048x1080 像素
输出帧率最高可支持 60fps (实际输出帧率可能会受限于 USB 带宽)
支持 4:2:2 8-bit 输出格式: YUY2
可通过 USB Capture Utility 设置更多的输出格式
视频处理功能
视频处理流水线处理带宽可达 160M 像素/s
视频剪裁
视频缩放
视频去隔行
两场行交错
两场混合
仅顶场
仅底场
视频宽高比变换
自动或手动选择输入视频宽高比
自动或手动选择输出视频宽高比
三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
视频色彩空间转换
自动或手动选择输入色彩空间和量化范围
自动或手动选择输出色彩空间、量化范围和饱和度范围
支持 RGB、YCbCr 601、YCbCr 709 色彩空间
支持有限或完整的量化范围
支持有限、完整和扩充色域的饱和范围
视频帧率变换
一机多设备
支持同一个系统中接入多个 USB 设备
可通过 USB Capture Utility 将设备设置为以序列号作为系统中显示的设备名称
SDK
USB Capture SDK 提供获取信号状态、设置采集选项等功能。
固件升级
在同一系统中的多个设备可以同时升级
LED 指示灯
LED 灯的状态显示了工作状态: 空闲,输入信号已锁定,内存错误或 FPGA 配置错误
尺寸
92.2mm (长) x 40.2mm (宽) x 12.3mm (高)
功耗
5V 电源的最大电流: ~0.5 A
最大功耗: ~2.5 W
工作环境
操作温度:0 到 50 摄氏度
保存温度:–20 到 70 摄氏度
相对湿度:5% 到 90% (非冷凝状态)
特性
M1502-2D|2K带环出SDI采集棒特性
配件
M1502-2D|2K带环出SDI采集USB3.0连接线
