M1250-2D1|4K HDMI/SDI采集

  • 品牌
    美菲特
  • 型号
    M1250-2D1
  • 市场价
    0
  • 优惠价
美菲特M1250-2D1超高清采集卡可以采集一路4K超高清HDMI信号加内嵌音频或4K超高清SDI信号加内嵌音频,帧率最高是30帧,采集4K信号自带SDK开发包,可以通过开发包进行二次开发。
产品图片

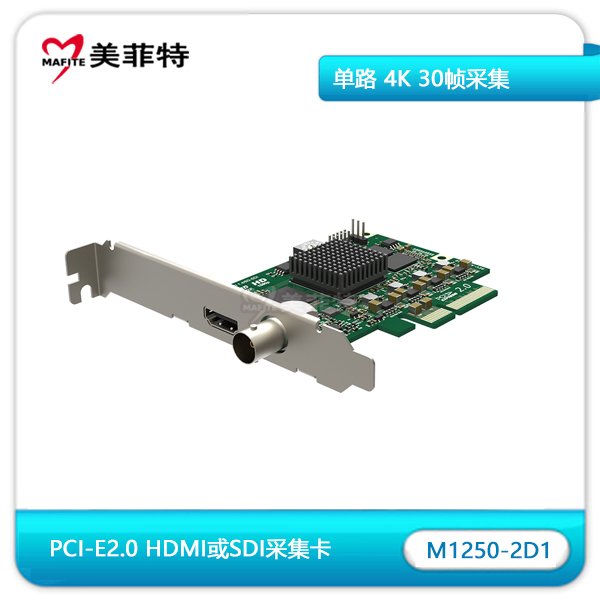

M1250-2D1|4K HDMI/SDI采集
图为:M1250-2D1|4K HDMI/SDI采集卡
支持的操作系统
Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
Linux (基于 V4L2,支持 x86,x64 & ARM 架构)
Mac OS X(10.9及以上)
支持的 APIs
Windows
DirectShow
DirectKS
Wave API/DirectSound/WASAPI
Linux
V4L2
ALSA
支持的软件
VLC
VirtualDub
OBS
XSplit
vMix
VidBlaster
Wirecast
Microsoft Media Encoder
Adobe Flash Media Encoder
任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
输入接口
HDMI
DVI-D 1.0
HDMI 1.4
BNC
SD/HD/3G/6G SDI
输出接口
PCIe Gen2 x2
接口介绍
M1250-2D1|4K HDMI/SDI采集卡接口介绍
输入特性
输入视频最高支持 4096x2160 分辨率
HDMI 信号相关的特性
297MHz HDMI 接收器
自适应 HDMI 均衡器
支持自定义的 EDID
支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息
支持全比色法
支持像素频率不高于 297MHz 的 RGB/YUV 4:4:4 8-bit 格式信号
支持像素频率不高于 297MHz 的 YUV 4:2:2 12-bit 格式信号
支持像素频率不高于 170MHz 的 RGB/YUV 4:4:4 10/12-bit 格式信号
支持 8 通道的 IES60958/IEC61937 标准的音频流
支持提取音频格式信息和通道状态数据
支持提取视频时序信息
支持提取 3D 格式信息
支持提取 Sony/Canon DSLR 的时间码
支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式
SDI 信号相关的特性
集成电缆均衡器,HD-SDI 信号传输距离最长可达 230 米
支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS/6G (SMPTE 2081) 标准
支持 2K (2048x1080)和 4K (4096x2160) 模式
支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 色彩采样
支持 10/12-bit 的色彩深度
支持提取 SMPTE 352 有效负荷识别符
支持 8 通道的音频通道,可达 48KHz
支持提取音频形成信息和通道状态数据
对 3Gb-DS 有限的支持: 只能采集第一个流
对双链路接口的有限的支持 (仅采集第一个接口)
YCbCr 4:2:2 10-bit 1080p 50/59.94/60: 采集为 1080i 50/59.94/60
YCbCr 4:4:4 10-bit:采集为4:2:2
RGB 4:4:4: R/B子采样
输出格式
输出信号分辨率最高可支持 4096x2160 像素
输出帧率最高可支持 144fps (实际输出帧率可能会受限于 PCIe 带宽和画面分辨率)
支持 4:2:0 8-bit 输出格式: NV12、I420、YV12
支持 4:2:2 8-bit 输出格式: YUY2、YUYV、UYVY
支持 4:4:4 8-bit 输出格式: V308、IYU2、V408、BGR24、BGR32
支持 4:4:4 10-bit 输出格式: V410、Y410
可通过 Pro Capture SDK (基于 DirectKS 的版本) 支持更多的输出格式
视频处理功能
使用两条视频处理流水线,每条流水线的处理带宽可达 360M 像素/s
完全达到 10-bit 视频处理
视频剪裁
视频缩放
视频去隔行
两场行交错
两场混合
仅顶场
仅底场
视频宽高比变换
自动或手动选择输入视频宽高比
自动或手动选择输出视频宽高比
三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
视频色彩空间转换
自动或手动选择输入色彩空间和量化范围
自动或手动选择输出色彩空间、量化范围和饱和度范围
支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间
支持有限或完整的量化范围
支持有限、完整和扩充色域的饱和范围
视频帧率变换
视频 OSD 合成
支持 PNG 格式 OSD 画面 (最大画幅为 4096x2160)
通过 SDK 支持动态加载 RGBA OSD 画面
一机多卡
支持同一个系统中安装多片卡
板载拨码开关,从 0 到 F,提供 16 个编号,用于对卡进行编号
当拨码开关设定 1 时,系统硬件设备树中将显示:“01:Pro Capture HDMI 4K”,以此类推
在用户软件中显示的视频音频设备也将包含卡的编号
多路输出流
对于任一路输入信号可输出任意路输出流
可以对每一路输出流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。
支持超低延迟
64 行视频延迟
通过 SDK 实现部分完成通知模式
时间戳和 A/V 同步
基于硬件实现的 100ns 高分辨率时钟
音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳
硬件时钟可跨卡同步 (通过 SDK 实现)
视频输出 SG-DMA
在 PCIe 2.x 的系统中 DMA 带宽可达约 800MB/s
在 PCIe 1.x 的系统中 DMA 带宽可达约 400MB/s
支持自动检测 Intel GPU 块状图像表面
支持 AMD GPU 的 DirectGMA
支持 Nvidia GPU 的 GPUDirect
特性
M1250-2D1产品特性一
M1250-2D1产品特性二
SDK
Pro Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)
Pro Capture SDK for DirectKS 可以为开发者提供最大的灵活性和最高的性能 (Windows)
Windows 驱动程序自定义修改
所有的选项都可以通过注册表进行三级的管理:所有设备,特定型号和特定设备
视频、音频、十字交叉过滤器名称可通过注册表定制
固件升级
在同一系统中的多片卡可以同时升级
当采集卡未被占用时无需关闭电源即可完成卡的升级
安全升级,升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本(仅适用于1.21 及更高版本的固件)
LED 指示灯
LED 灯的状态显示了每一路的工作状态: 空闲,输入信号已锁定,内存错误或 FPGA 配置错误
尺寸
半高 PCIe x4 扩展卡
92.79mm x 68.43mm (不含 PCIe 挡板)
功耗
12V 电源的最大电流: TBD
3.3V 电源的最大电流: TBD
最大功耗:TBD
工作环境
操作温度:0 到 40 摄氏度
保存温度:–20 到 70 摄氏度
相对湿度:5% 到 90% (非冷凝状态)
配件
M1250-2D1|4K HDMI/SDI采集卡半高挡板
