M1201-2D1|2代HDMI4K采集卡

  • 品牌
    美菲特
  • 型号
    M1201-2D1
  • 市场价
    0
  • 优惠价
  4k采集卡是目前视频采集行业需求非常广泛的一种,随着现在4k视频的发展,越来越多的视频行业需要用到4k采集卡。美菲特M1201-2D1就是一款 (30帧)PCI-E 2.0 HDMI 4K采集卡,是根据4k采集卡M1201-2D进行的升级,此版本帧率为30帧。

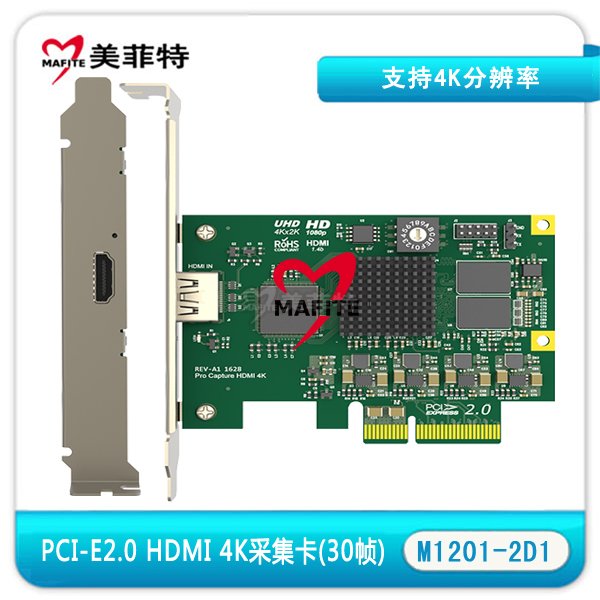

M1201-2D1|2代HDMI4K采集卡接口及产品展示
                                                     图为:M1201-2D1|2代HDMI4K采集卡接口及产品展示
  【支持的操作系统】
  ●Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
  ●Linux (基于 V4L2,支持 x86,x64 & ARM 架构)
  ●Mac OS X (10.8 及以上)
  【支持的 APIs
  ●Windows
  ○DirectShow
  ○DirectKS
  ○Wave API/DirectSound/WASAPI
  ●Linux
  V4L2
  ALSA
  【支持的软件】
  ●VLC
  ●VirtualDub
  ●OBS
  ●XSplit
  ●vMix
  ●VidBlaster
  ●Wirecast
  ●Microsoft Media Encoder
  ●Adobe Flash Media Encoder
  ●任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
  【输入接口】
  ●HDMI
  ●DVI-D 1.0 (不支持双链路DVI)
  ●HDMI 2.0(需使用HDMI 2.0 线)
  【输出接口】
  ●PCIe Gen2 x4
  【输入特性】
  ●输入视频最高支持 4096x2160 分辨率
  ●在当前所选接口无信号输入时自动扫描视频输入源
  ●可手动选择视频输入源
  ●当视频输入源变化时,自动选择相关联或内嵌的音频
  ●可手动选择音频输入源
  ●支持选择视频输入源的十字交叉设备
  ●输入视频最高支持 4096x2160 分辨率
  【HDMI 信号相关的特性】
  ●297MHz HDMI 接收器
  ●自适应 HDMI 均衡器
  ●支持自定义的 EDID
  ●支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息
  ●支持全比色法
  ●支持 8/10/12-bit 色彩深度
  ●8-bit 模式下最高支持像素率为 297MHz
  ●10/12-bit 模式下最高支持像素率为 170MHz
  ●支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 的色彩采样
  ●支持 8 通道的 IES60958/IEC61937 标准的音频流
  ●支持提取音频格式信息和通道状态数据
  ●支持提取视频时序信息
  ●支持提取 3D 格式信息
  ●支持提取 Sony/Canon DSLR 的时间码
  ●支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式
  【输出格式】
  ●输出信号分辨率最高可支持 4096x2160 像素
  ●输出帧率最高可支持 120fps (实际输出帧率可能会受限于 PCIe 带宽和画面分辨率)
  ●支持 4:2:0 8-bit 输出格式: NV12、I420、YV12
  ●支持 4:2:2 8-bit 输出格式: YUY2、YUYV、UYVY
  ●支持 4:4:4 8-bit 输出格式: V308、IYU2、V408、BGR24、BGR32
  ●支持 4:4:4 10-bit 输出格式: V410、Y410
  ●可通过 Pro Capture SDK (基于 DirectKS 的版本) 支持更多的输出格式
  【视频处理功能】
  ●使用两条视频处理流水线,每条流水线的处理带宽可达 360M 像素/s
  ●完全达到 10-bit 视频处理
  ●视频剪裁
  ●视频缩放
  ●视频去隔行
  ○两场行交错
  ○两场混合
  ○仅顶场
  ○仅底场
  ●视频宽高比变换
  ○自动或手动选择输入视频宽高比
  ○自动或手动选择输出视频宽高比
  ○三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
  ●视频色彩空间转换
  ○自动或手动选择输入色彩空间和量化范围
  ○自动或手动选择输出色彩空间、量化范围和饱和度范围
  ○支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间
  ○支持有限或完整的量化范围
  ○支持有限、完整和扩充色域的饱和范围
  ○视频帧率变换
  ○视频 OSD 合成
  ○支持 PNG 格式 OSD 画面 (最大画幅为 4096x2160)
  ○通过 SDK 支持动态加载 RGBA OSD 画面
  【一机多卡】
  ●支持同一个系统中安装多片卡
  ●板载拨码开关,从 0 到 F,提供 16 个编号,用于对卡进行编号
  ●当拨码开关设定 1 时,系统硬件设备树中将显示:“01:Pro Capture HDMI 4K”,以此类推
  ●在用户软件中显示的视频音频设备也将包含卡的编号
  【多路输出流】
  ●对于任一路输入信号可输出任意路输出流
  ●可以对每一路输出流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。
  【支持超低延迟】
  ●64 行视频延迟
  ●通过 SDK 实现部分完成通知模式
  【时间戳和 A/V 同步】
  ●基于硬件实现的 100ns 高分辨率时钟
  ●音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳
  ●硬件时钟可跨卡同步 (通过 SDK 实现)
  【视频输出 SG-DMA
  ●在 PCIe 2.x 的系统中每路 DMA 带宽可达约 1200MB/s
  ●在 PCIe 1.x 的系统中每路 DMA 带宽可达约 800MB/s
  ●支持自动检测 Intel GPU 块状图像表面
  ●支持 AMD GPU 的 DirectGMA
  ●支持 Nvidia GPU 的 GPUDirect
  【SDK
  ●Pro Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)
  ●Pro Capture SDK for DirectKS 可以为开发者提供最大的灵活性和最高的性能 (Windows)
  【Windows 驱动程序自定义修改】
  ●所有的选项都可以通过注册表进行三级的管理:所有设备,特定型号和特定设备
  ●视频、音频、十字交叉过滤器名称可通过注册表定制
  【固件升级】
  ●在同一系统中的多片卡可以同时升级
  ●当采集卡未被占用时无需关闭电源即可完成卡的升级
  ●安全升级,升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本(仅适用于1.21 及更高版本的固件)
  【LED 指示灯】
  ●LED 灯的状态显示了每一路的工作状态: 空闲,输入信号已锁定,内存错误或 FPGA 配置错误
  【尺寸】
  ●半高 PCIe x4 扩展卡
  ●92.76mm x 68.88mm (不含 PCIe 挡板)
  【功耗】
  ●12V 电源的最大电流: TBD
  ●3.3V 电源的最大电流: TBD
  ●最大功耗:TBD
  【工作环境】
  ●操作温度:0 到 40 摄氏度
  ●保存温度:–20 到 70 摄氏度
  ●相对湿度:5% 到 90% (非冷凝状态)
  北京美菲特生产的4k采集卡系列目前可以满足行业用户多种4k视频采集的需求,采用高速 PCI-Express×4 接口,达到 600-800MB/s 传输带宽,并采用高速大容量图像缓存技术,轻松达到更高的传输速率和质量;色彩空间转换、画面反转、缩放和去隔行等图像处理在 FPGA 内完成,极大地减少了 CPU 的负担,高效率 DMA 传输方式进一步解放了 CPU 的能力,从而让 CPU 专注于用户指定的工作。
