M1506-2D|2K采集棒DVI-I

  • 品牌
    美菲特
  • 型号
    M1506-2D
  • 市场价
    0
  • 优惠价
美菲特根据用户需求研发生产的M1506-2D超高清DVI-I接口采集卡,可以采集DVI/VGA/HDMI/分量色差/USB采集盒等多种高清采集需要,可采集2K分辨率视频信号,可采集单路高清信号,入DVI+模拟音频、VGA+模拟音频、分量信号+模拟音频、HDMI+内嵌音频、通过线路输入音频、分离HDMI内嵌音频并通过线路输出等功能。本规格依照现有的硬件、固件、软件版本撰写,美菲特有可能修改此规格书而不另行通知。
HDMI、HDMI 的标志和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 公司注册的商标
;Windows、DirectShow 和 DirectSound 是微软的注册商标。
产品图片

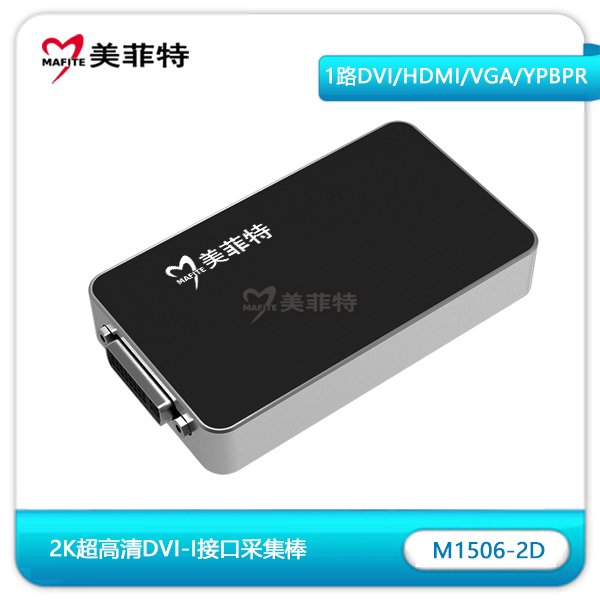

 M1506-2D|2K采集棒DVI-I
图为:M1506-2D|2K采集棒DVI-I
M1506-2D|2K采集棒DVI-I接口
图为:M1506-2D|2K采集棒DVI-I接口

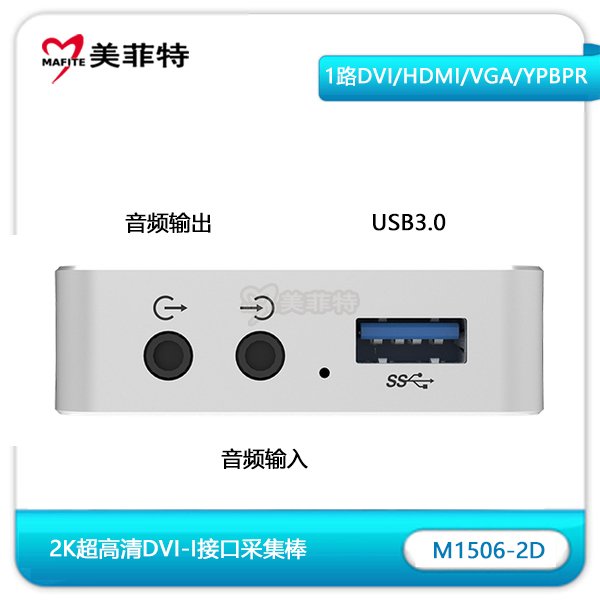

M1506-2D|2K采集棒DVI-I音频及USB接口
图为:M1506-2D|2K采集棒DVI-I音频及USB接口
连接示例
M1506-2D|2K采集棒DVI-I连接示例图
支持的操作系统
Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
Linux (Ubuntu 12.04–16.10, CentOS 7)
OS X 10.9–10.11
macOS 10.12
支持的 APIs
Windows
DirectShow
Wave API/DirectSound/WASAPI
Linux
V4L2
ALSA
OS X/macOS
QuickTime
AV Foundation
支持的软件
VLC
VirtualDub
OBS
XSplit
vMix
VidBlaster
Wirecast
Microsoft Media Encoder
Adobe Flash Media Encoder
任何其它使用 DirectShow, V4L2, QuickTime, AV Foundation 编程接口的编码或流媒体软件
输入接口
DVI-I
DVI 1.0
HDMI 1.4a (通过转接线)
VGA (通过 DVI 转 VGA 转换头)
分量信号 (通过转接线)
3.5mm 插孔
非平衡线路输入
输出接口
USB 3.0
兼容 USB 2.0
兼容 USB 3.1 Gen 1
3.5mm 插孔
非平衡线路输出接口
输入特性
在当前所选接口无信号输入时自动扫描视频输入源
可手动选择视频输入源
当视频输入源变化时,自动选择相关联或内嵌的音频
可手动选择音频输入源
输入视频最高支持 2048x2160 分辨率
VGA 和分量信号相关的特性
12-bit ADC
支持 RGB 和 YCbCr (YUV) 的色彩空间
支持分离同步、复合同步、绿嵌入同步 (SOG)、亮度嵌入同步 (SOY)
支持 DMT/CEA/CVT/GTF 视频时序
对输入信号 1:1 采样时,最高像素率可达 165MHz
对像素率超过 165MHz 的输入信号,自动使用水平子采样的方式 (可能会损失画面质量)
自动检测 RGB & YCbCr 的色彩空间
自动或手动调节采样相位
自动水平对齐
支持自定义的视频时序
支持 CVT/GTF 时序标准的自定义视频分辨率
HDMI 信号相关的特性
225MHz HDMI 接收器
自适应 HDMI 均衡器,HDMI 传输距离最长可达 30 米
支持自定义的 EDID
支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息
支持全比色法
支持 8/10/12-bit 色彩深度
支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 的色彩采样
支持 8 通道的 IES60958/IEC61937 标准的音频流
支持提取音频格式信息和通道状态数据
支持提取视频时序信息
支持提取 3D 格式信息
支持提取 Sony/Canon DSLR 的时间码
支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式
模拟音频功能
分离 HDMI 中的音频并通过 3.5mm 非平衡线路输出接口输出
可通过 3.5mm 非平衡线路输入接口采集模拟音频
输出格式
输出信号分辨率最高可支持 2048x1080 或 1920x1200 像素
输出帧率最高可支持 60fps (实际输出帧率可能会受限于 USB 带宽)
支持 4:2:2 8-bit 输出格式: YUY2
可通过 USB Capture Utility 设置更多的输出格式
视频处理功能
视频处理流水线处理带宽可达 160M 像素/s
视频剪裁
视频缩放
视频去隔行
两场行交错
两场混合
仅顶场
仅底场
视频宽高比变换
自动或手动选择输入视频宽高比
自动或手动选择输出视频宽高比
三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
视频色彩空间转换
自动或手动选择输入色彩空间和量化范围
自动或手动选择输出色彩空间、量化范围和饱和度范围
支持 RGB、YCbCr 601、YCbCr 709 色彩空间
支持有限或完整的量化范围
支持有限、完整和扩充色域的饱和范围
视频帧率变换
一机多设备
支持同一个系统中接入多个 USB 设备
可通过 USB Capture Utility 将设备设置为以序列号作为系统中显示的设备名称
SDK
USB Capture SDK 提供获取信号状态、设置采集选项等功能。
固件升级
在同一系统中的多个设备可以同时升级
LED 指示灯
LED 灯的状态显示了每一路的工作状态: 空闲,输入信号已锁定,内存错误或 FPGA 配置错误
尺寸
98.1mm (长) x 56.8mm (宽) x 17mm (高)
功耗
5V 电源的最大电流: 600mA
最大功耗:~3W
工作环境
操作温度:0 到 50 摄氏度
保存温度:–20 到 70 摄氏度
相对湿度:5% 到 90% (非冷凝状态)
特性
M1506-2D|2K采集棒DVI-I采集棒特性
配件
M1506-2D|2K采集棒DVI-I采集棒USB3.0连接线

可选配件
M1506-2D可选配件
